солнечный коллектор Универсал

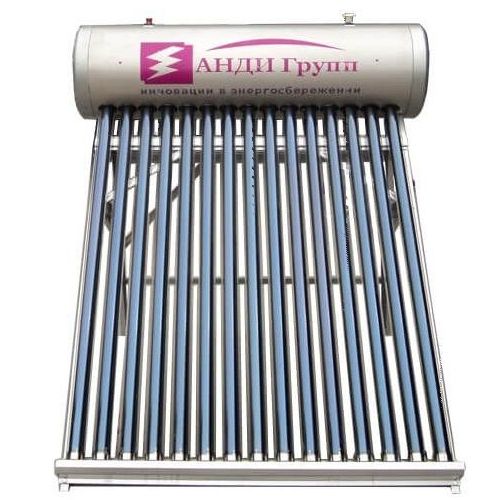

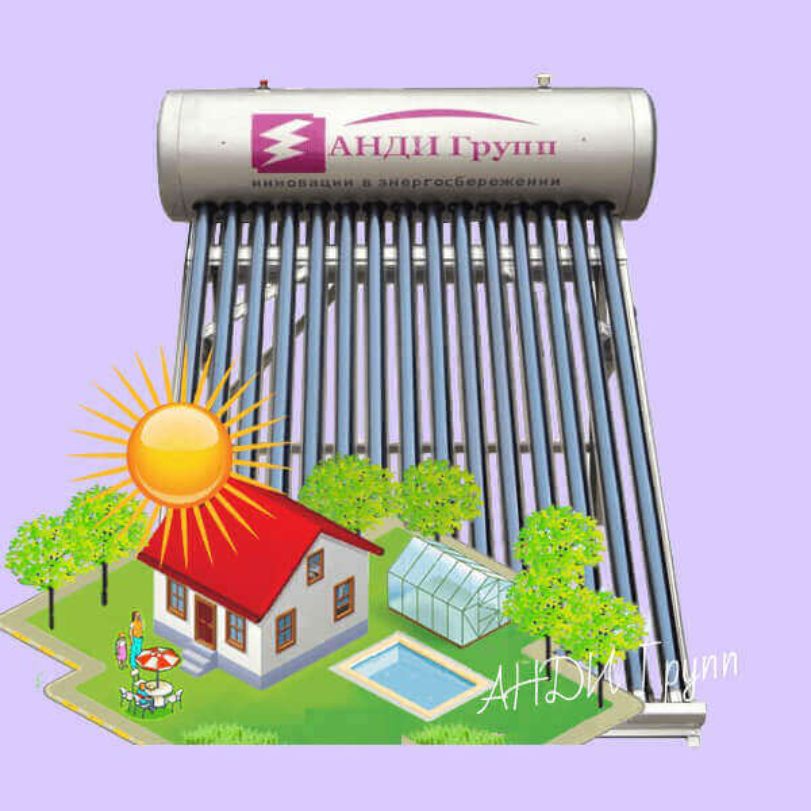

Вакуумный солнечный коллектор

Универсал

всесезонный

Каталог

Солнечный коллектор система под давлением

серия УНИВЕРСАЛ модель CP-II

Вакуумный солнечный коллектор «Универсал» с тепловыми трубками технологии Heat Pipe. Система под давлением круглогодичного использования для горячего водоснабжения.

назначение

Горячее водоснабжениев домах и на дачах, в гостиницах, санаториях, пансионатах, спортивных комплексах, учреждениях общественного питания, турбазах. Подогрев воды в бассейнах.

Система под давлением.

Бак солнечного коллектора и вся система находится под давлением водопроводной сети, которая подключается непосредственно к водяному баку этого солнечного водонагревателя.

Моноблок

Интегрированная система, в которой солнечные вакуумные трубки,закрепленные на металлической раме,входят прямо в бак-накопитель тепла.Теплоаккумулирующий бак и трубки коллектора составляют единый гидравлический контур.

Круглогодичное использование.

Возможность круглогодичной эксплуатации в регионах с умеренным климатом.

Используются вакуумные трубки Heat Pipe (такие же как в сплит-системах). Данная трубка устойчива к перегреву и замораживанию.

СКАчаТЬ:ИНСТрукция контроллера TCN-2
Скачать : Руководство по сборке и эксплуатации СК универсал

Мы гарантируем качество нашей продукции!

важно знать!

Обращаем Ваше внимание, что некоторые компании в обозначениях продукции используют маркировку торговой марки «АНДИ Групп» солнечный коллектор «УНИВЕРСАЛ» CP-II, при том, что технические параметры коллекторов с аналогичным названием отличаются в худшую сторону (меньше площадь поглощения; другая толщина и другой материал накопительного бака, опорной рамы; в комплектацию водонагревателя включен контроллер имеющий ограниченные функциональные возможности и т.п.)

маркировка

Маркировка коллектора  «УНИВЕРСАЛ»

CP-II-xx-xxx

Например, СP-II-15-135,

где CP-II - серия коллектора,

15 - число вакуумных трубок,

135 - объём бака в литрах

ВАЖНО! На баке солнечного коллектора стоит логотип компании. Каждая наша трубка имеет гравировку лазером логотипа «АНДИ Групп» и номера телефона нашей компании +7(495)748-11-78 в нижней части трубки в районе индикатора вакуума.

Модели солнечных коллекторов серии «Универсал»

Система под давлением

солнечный коллектор CP-II-15-135
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

УниверсалCP-II-15-135

Цена 77 110 руб.

(с контроллером)

Бак для воды 135 л
Вакуумные трубки -15 шт.
Площадь поглощения 1,98 м2

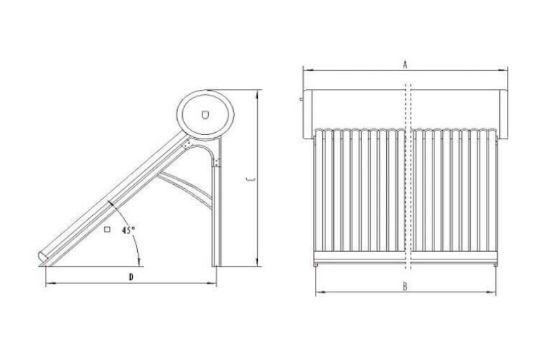

Габариты ДхШхГхВ
2350×1350×1600×1550 мм
Вес 91/86 кг

КУПИТЬ

солнечный коллектор универсал
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

Универсал CP-II-20-175

Цена 96 900 руб.

(с контроллером)

Бак для воды 175 л
Вакуумные трубки 20 шт
Площадь поглощения 2,64 м2
Габариты ДхШхГхВ
2350×1800×1600×1550 мм
Вес 114/107 кг

Под заказ

солнечный коллектор
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

Универсал CP-II-24-210

Цена 104 940 руб.

(с контроллером)

Бак для воды 210 л
Вакуумные трубки 24 шт.
Площадь поглощения 3,17 м2
Габариты ДхШхГхВ
2350×2050×1600×1550 мм
Вес 139/129 кг.

КУПИТЬ

солнечный коллектор
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

Универсал CP-II-30-260

125 600 руб.

(с контроллером)

Бак для воды 260 л
Вакуумные трубки 30 шт.
Площадь поглощения 3,94 м2
Габариты ДхШхГхВ
2350×2700×1600×1550мм
Вес 172/160 кг

КУПИТЬ

солнечный коллектор Универсал

комплектация

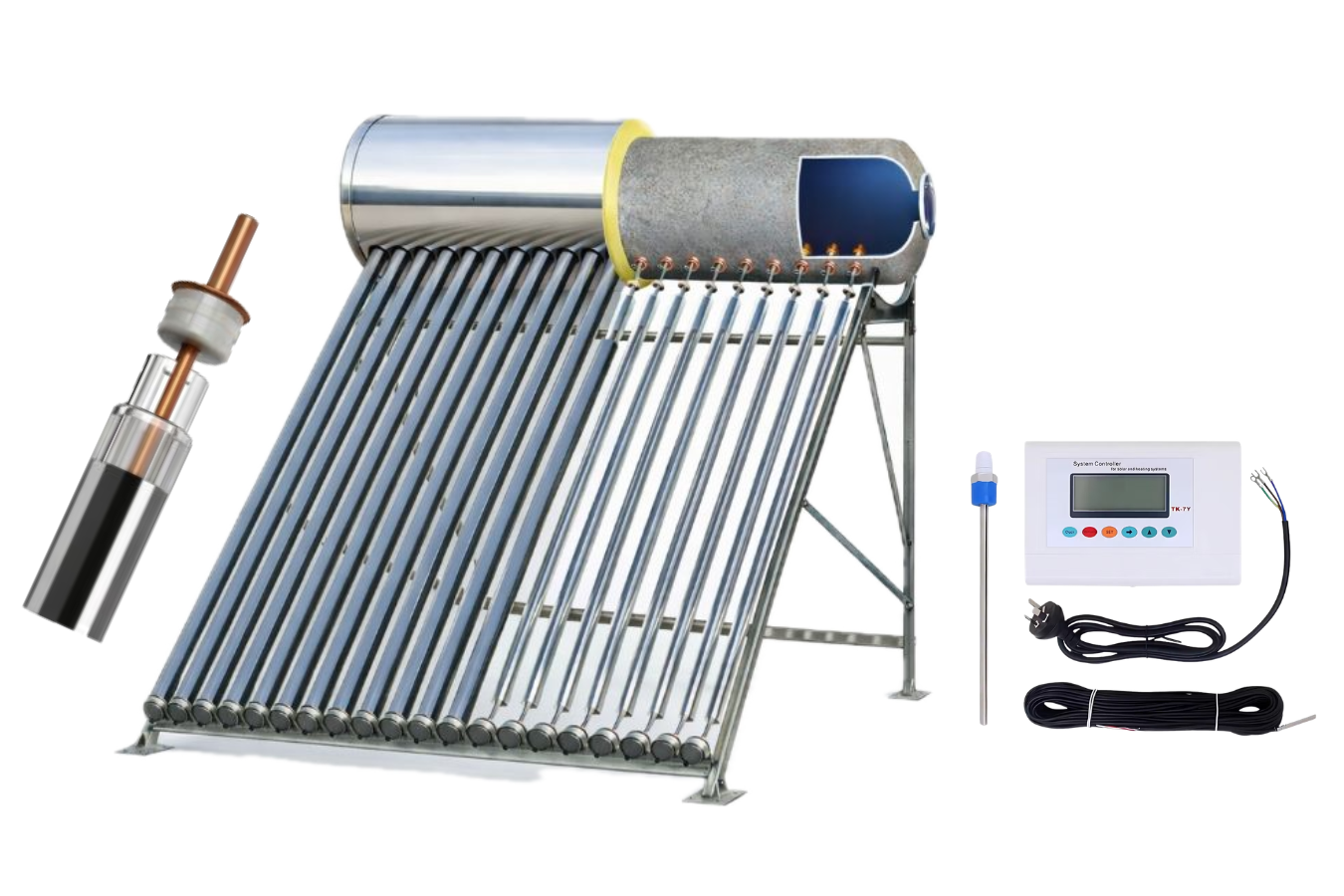

Солнечный коллектор «Универсал» модель CP-II включает:

  1. Бак для воды (гидроаккумулятор).
  2. Комплект вакуумных трубок Heat Pipe (с трехслойным покрытием).
  3. Опорная рама-каркас.
  4. Контроллер TNC-2.
  5. Датчик температуры воды.
  6. Предохранительный клапан.
  7. Обратный клапан.
  8. Магниевый анод.
  9. Инструкция по монтажу и эксплуатации.
  10. Упаковка - картонные коробки.
Дополнительно к этому можно приобрести:

  • Тэн (если необходим) 1,5 кВт.
  • Запасные вакуумные трубки.

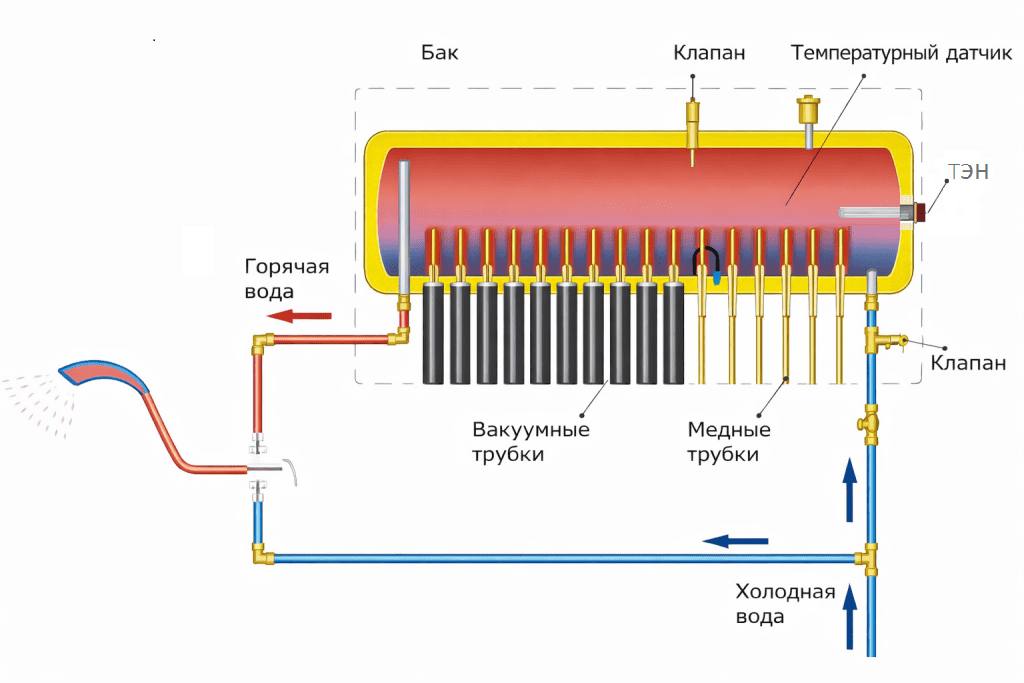

принцип работы солнечного колектора

принцип работы

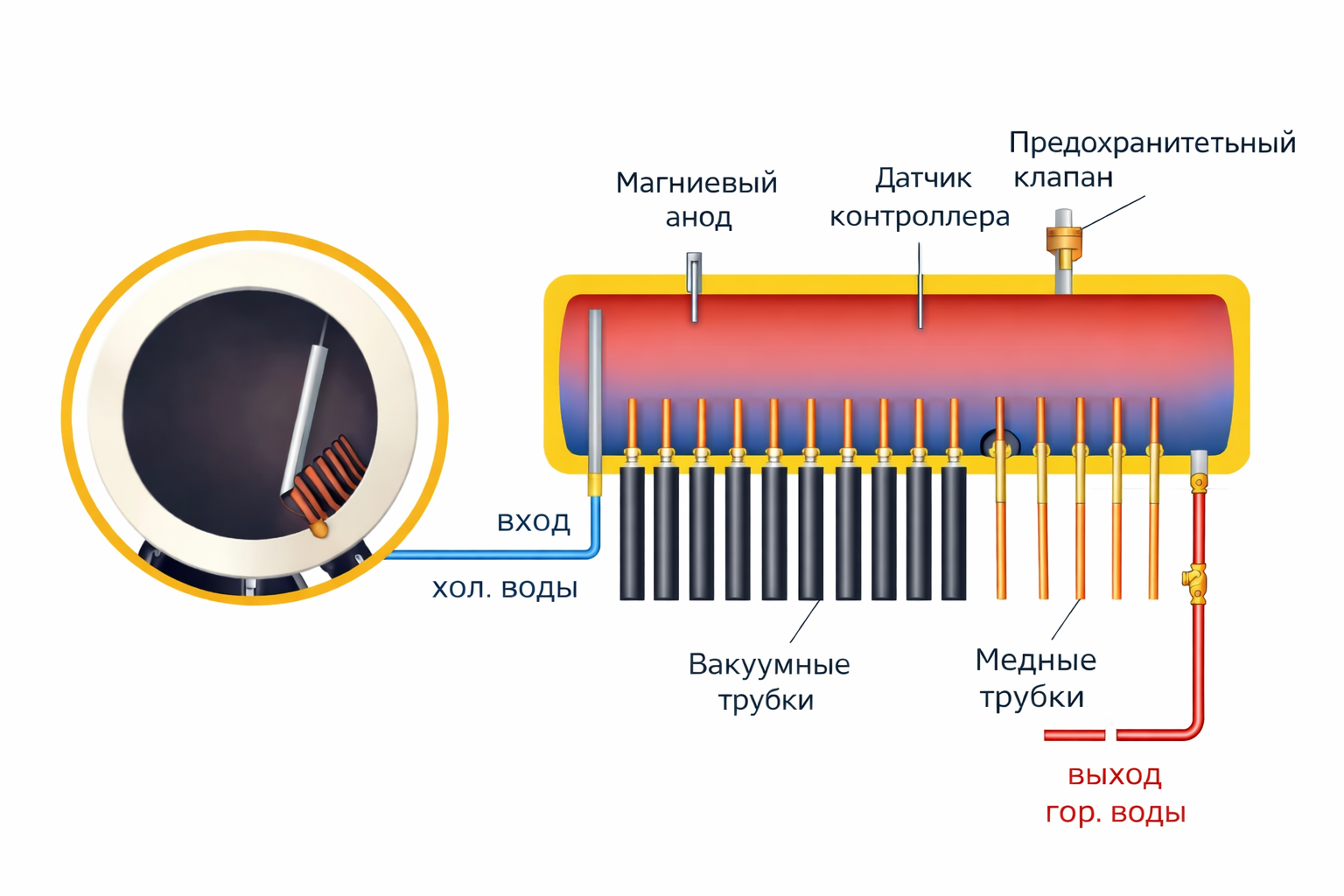

В системе используется принцип пассивной циркуляции теплоносителя. Теплоаккумулирующий бак и трубки коллектора составляют единый гидравлический контур. Тепловые трубки нагревают жидкость, находящуюся в баке. Верхние части тепловых трубок находятся внутри бака и отдают тепло нагреваемой жидкости.

Подвод холодной воды, а также отвод горячей осуществляется непосредственно из бака через специальные трубки. К такому баку можно подводить холодную воду прямо от водопроводной сети. Холодная вода под небольшим давлением поступает в нижнюю часть бака, а горячая вода отводится из верхней части бака, таким образом для отбора горячей воды из бака используется давление водопровода.

устройство

  1. бак для воды;
  2. наружный слой бака;
  3. внутренний слой бака;
  4. вакуумные трубки;
  5. медные тепловые трубки, установленные внутри вакуумной стеклянной трубки;
  6. подпорная рама, материал – сталь с гальваническим покрытием;
  7. отражающая пластина – дополнительная опция;
  8. резиновое уплотнение;
  9. предохранительный клапан;
  10. датчик контроллера;
  11. выход горячей воды;
  12. крепеж для установки вакуумных трубок на раме.

устройсто солнечного коллектора
бак солнечного коллектора

Накопительный бак.

Накопительный бак солнечного вакуумного коллектора хранит нагретую воду и не дает ей быстро остыть.

Внешний слой бака солнечного водонагревателя модели СР-II выполнен из высококачественных материалов – низкоуглеродистой стали с фторуглеродным покрытием. Это обеспечивает высокую коррозийную стойкость и длительный срок эксплуатации. Между внешним и внутренним слоями бака современный экологически чистый материал - пенополиуретан, обладающий наилучшими характеристиками теплосбережения

Внутренний слой бака: диаметр – 370 мм, материал - нержавеющая сталь SUS 304-2B толщиной 1,2 мм.

Наружный слой бака: диаметр – 480 мм, материал - окрашенная гальванизированная сталь с фторуглеродным покрытием толщиной – 0,41 мм, диаметр – 480 мм

Теплоизолирующий слой - пенополиуретан толщина - 50мм.

вакуумная трубка

Вакуумная трубка.

Трехслойные вакуумные трубки солнечного коллектора «Универсал» имеют высокую степень поглощения и высокую термостойкость.

Сделаны из высококачественного, сверхпрочного боросиликатного стекла, что обеспечивает защиту их от града (диаметром до 35мм) и механических повреждений.

Замена вакуумных трубок в случае их повреждений не вызывает труда, т.к. не требует полной остановки и слива всей системы.

В случае повреждения или выхода из строя одной или нескольких трубок вся система будет продолжать работать с уменьшением её производительности на долю поврежденных трубок.


рама колектора

Опорная рама-каркас.

Важной частью гелиоустановки является поддерживающая конструкция (рама) для солнечных коллекторов.

Она обеспечивает правильный угол наклона, а также необходимую жесткость конструкции.

Наибольшее количество энергии воспринимается рамой с вакуумными трубками при расположении ее под прямым углом к направлению инсоляции. Для европейской части России рекомендуется угол наклона 40 - 65°.

Комбинация поддерживающей конструкции с солнечным модулем должна выдерживать порывы ветра и другие неблагоприятные воздействия окружающей среды.

Опорная рама-каркас солнечного коллектора «Универсал» изготовлена из гальванизированной окрашенной стали.

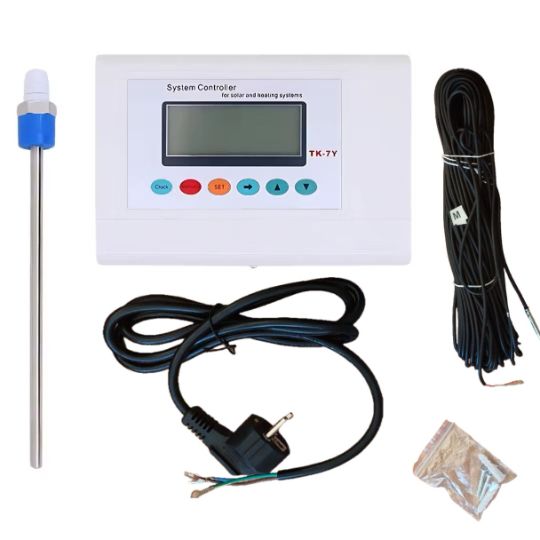

контроллер солнечного коллектора

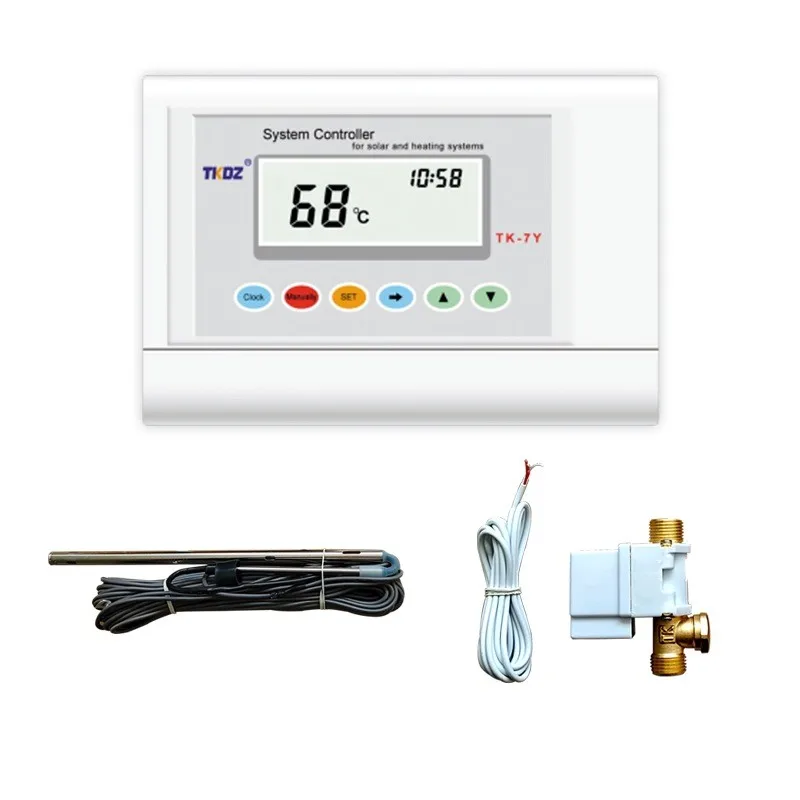

МИКРОКОМПЬЮТЕРНЫЙ КОНТРОЛЛЕР М-7

Микрокомпьютерный контроллер TNC-2 осуществляет интеллектуальный контроль и автоматическую работу системы.

Прибор имеет высокое качество, обеспечивает стабильные и точные рабочие характеристики, отличается стильным дизайном.

Конструкция контроллера обеспечивает удобную и быструю установку. Устройство позволяет задавать 4 различных временных точки при использовании функции выбора времени нагрева воды, выполнять постоянный или быстрый нагрев, настраивать верхний и нижний пределы нагрева, а также осуществлять ручное управление нагревом. Предусмотрена защита от утечки тока, самотестирование при включении, проверка наличия и причин отказов; имеется энергонезависимая память, встроенный таймер и т. д. На цветном дисплее есть индикация температуры воды.

УСТАНОВКА И МОНТАЖ.

Инструменты и материалы, которые потребуются во время монтажа солнечного нагревателя: тканевые перчатки, металлические соединительные детали, гаечный ключ, жидкое мыло/мыльный раствор и т. д.

Монтаж компактного солнечного нагревателя производите в прохладную погоду либо в прохладное время суток. Не допускайте нагрева вакуумных трубок на солнце при монтаже. Внимание: даже нагретые на солнце снаружи исправные вакуумные трубки всегда остаются холодными.

После визуальной проверки комплектности оборудования, перейдите к сборке опорной конструкции. Сборка опорной рамы производится согласно фотографиям и рисункам, включенным в инструкцию, с помощью болтов и гаек, прилагаемых к комплекту рамы - каркаса.

По окончании монтажа системы заполните бак водой и проверьте систему на герметичность.

Сборка гелиоприёмника

сборка солнечного коллектора
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

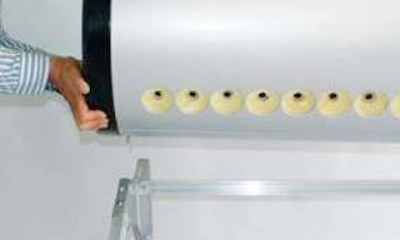

1. После того, как конструкция рамы будет жестко закреплена, снимайте гайки с нижней части бака для воды и установите его наверху рамы. Затем поставьте гайки на место, постепенно затягивая их в нижней части водонагревателя. Полностью затянуть гайки нужно будет после установки вакуумных трубок на раму.
сборка солнечного коллектора
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

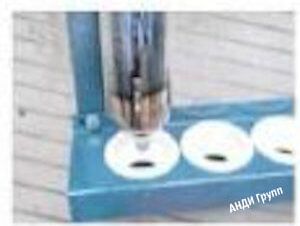

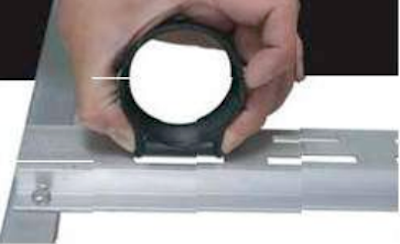

2.Установите черные круглые пластиковые кольца для крепления вакуумных трубок на горизонтальную планку с отверстиями для крепежа, расположенную в нижней части рамы.

монтаж солнечного коллектора
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

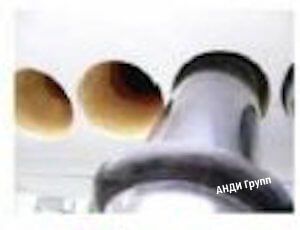

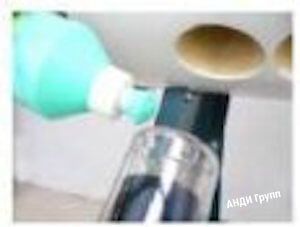

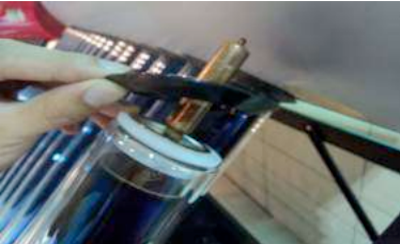

3. Перед установкой вакуумных трубок наденьте на стеклянную трубку черное силиконовое кольцо; для эффективности теплопередачи медный наконечник теп-ловой трубки, выступающий из вакуумной трубки, смажьте термопастой, а для удобства монтажа верхнюю часть стеклянной трубки (примерно на 5-7 см) смажьте жидким мылом.

сборка солнечного коллектора
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

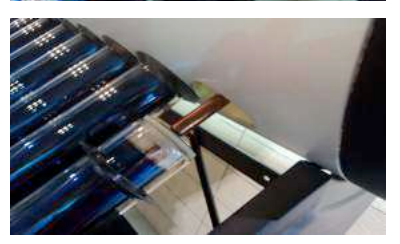

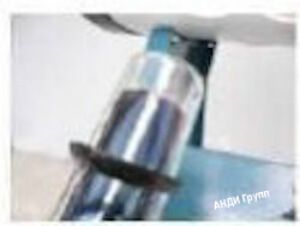

4. Осторожно вставьте трубу в бак, медленно и мягко, чтобы не повредить трубу, поворачивайте ее в направлении по часовой стрелке, держа вакуумную трубку за среднюю и нижнюю часть до проникновения медного наконечника в бак. После этого установите черное силиконовое уплотнительное кольцо в место соединения трубки с баком.
сборка солнечного коллектора
  • solar@andi-grupp.ru
  • 8 (800)200-44-80

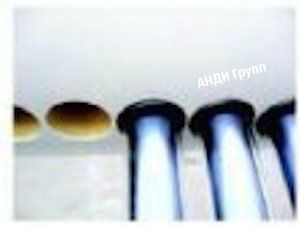

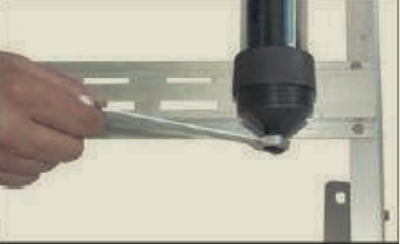

5.Когда вакуумная трубка будет установлена в бак, в пластиковое кольцо, установленное в нижней части рамы, завинтите поддерживающую трубку черную пластиковую чашечку. Таким образом, установите поочередно все вакуумные трубки. Общая схема соединений.

общая схема соединений

Общая схема соединений.

Важно ознакомиться с предлагаемой схемой с целью правильного расположения внешних компонентов монтажа системы и их размещения в баке аккумуляторе.

При установке этой системы подсоедините подачу воды к трубе, находящейся внизу бака (с меткой входа подачи холодной воды).

Плотно затяните предохранительный клапан наверху бака.

После завершения монтажа соединений, откройте дренажное отверстие предохранительного клапана, чтобы сбросить давление из бака.

Закройте отверстие после того, как бак будет заполнен водой.

Рекомендуется:

  • Устанавливать солнечный водонагреватель максимально близко от места использования горячей воды, чтобы сократить потери тепла в трубах магистрали.
  • До установки солнечного водонагревателя  следует убедиться в целостности и работоспособности гидравлической системы, в которой он будет монтироваться, а также проверить отсутствие утечек и правильность подсоединения водопроводной сети.

Основные устройства и материалы, требуемые для монтажа гелиосистемы.

Рекомендации при сборке.

Клапаны

Для выполнения монтажа данной солнечной системы потребуется шесть клапанов:

  • один одноходовой клапан (включенный в комплект поставки системы);
  • один предохранительный клапан (включенный в комплект поставки системы); один смесительный кран (на каждую точку разбора воды, чтобы смешивать холодную и горячую воду до комфортной температуры);
  • три шаровых крана (два для трубы с холодной водной, один для трубы горячей воды);

Рекомендуется: Смеситель/смесители с терморегуляторами (устанавливаются в точках разбора воды для комфорта и безопасности использования горячей воды стабильной температуры).

Труба

Медная труба для подачи холодной воды в бак-гидроаккумулятор. Подводящая часть трубы (место соединения трубы и бака-гидроаккумулятора) должна быть изолирована водонепроницаемым эластичным уплотнительным кольцом из неопрена или другой разновидности каучука толщиной 3/8” (≈ 1см). В случае использования трубы, изготовленной только из поливинилхлорида, трубопровод и соединительные детали должны иметь высокие показатели прочности, теплостойкости, стойкости к воздействию ультрафиолетового излучения, максимальное рабочее давление должно быть равно 6 кг/см2.

Рекомендуется: Труба должна быть установлена с минимальным количеством изгибов и колен. Количество соединений и длина труб зависит от конкретных условий установки.

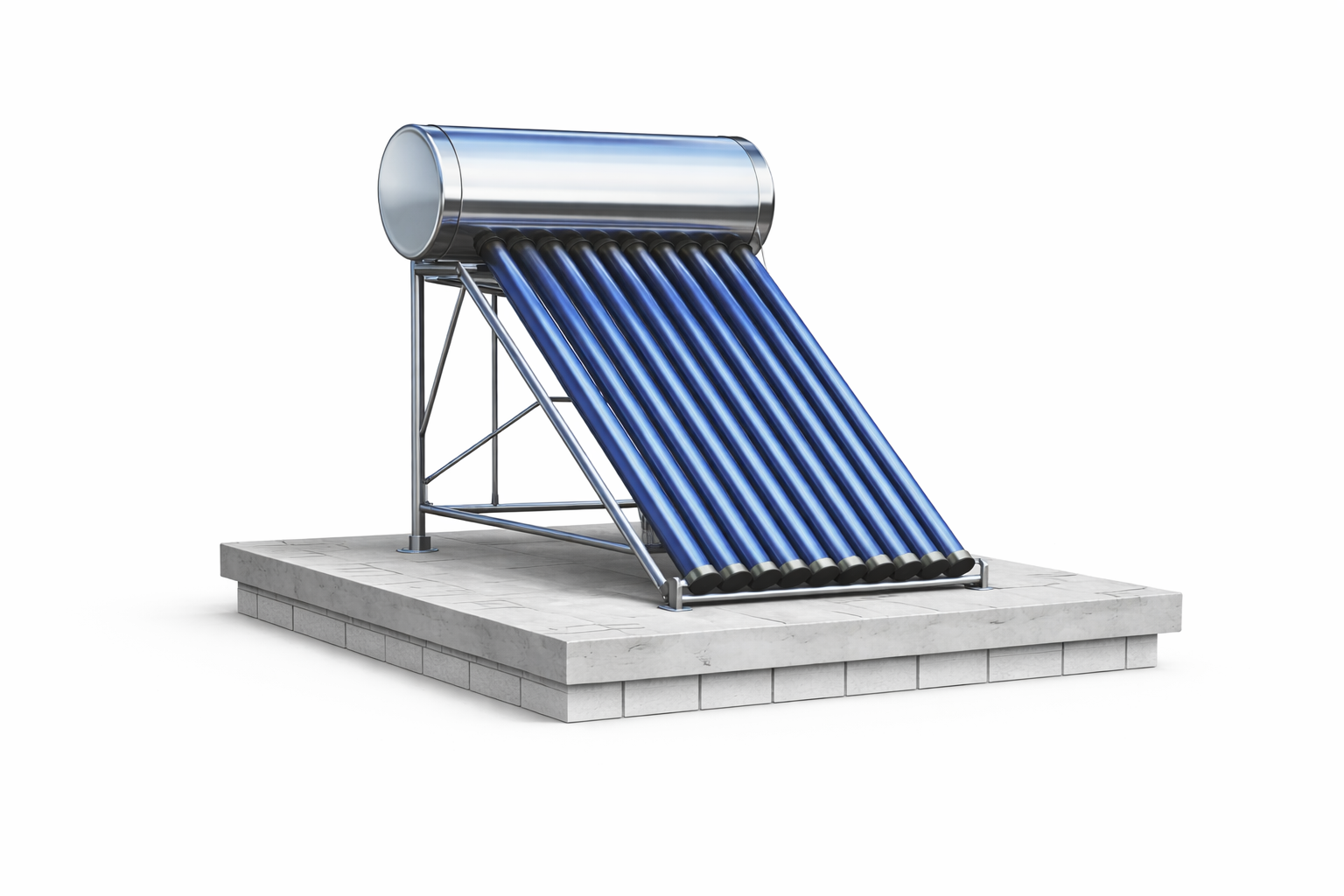

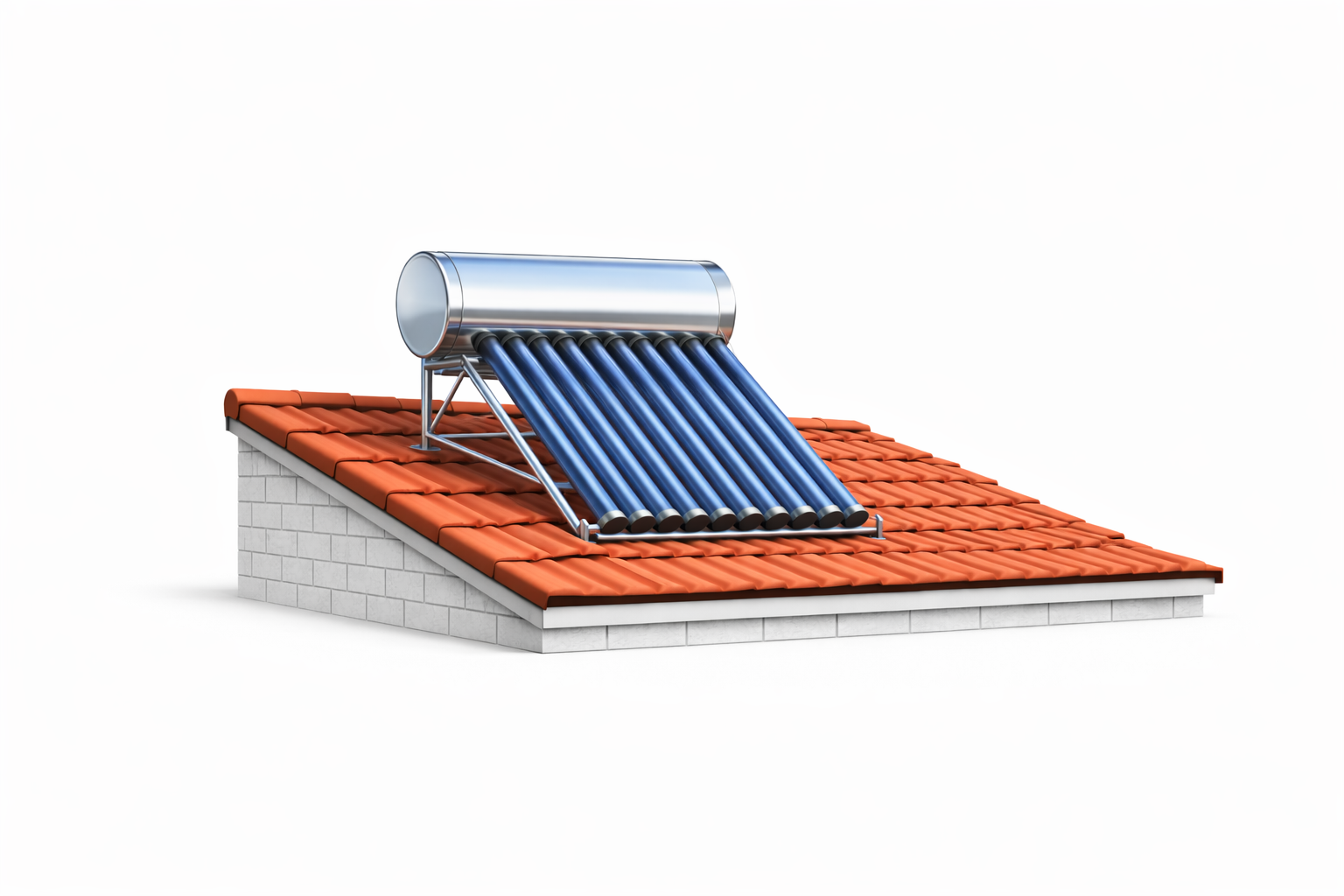

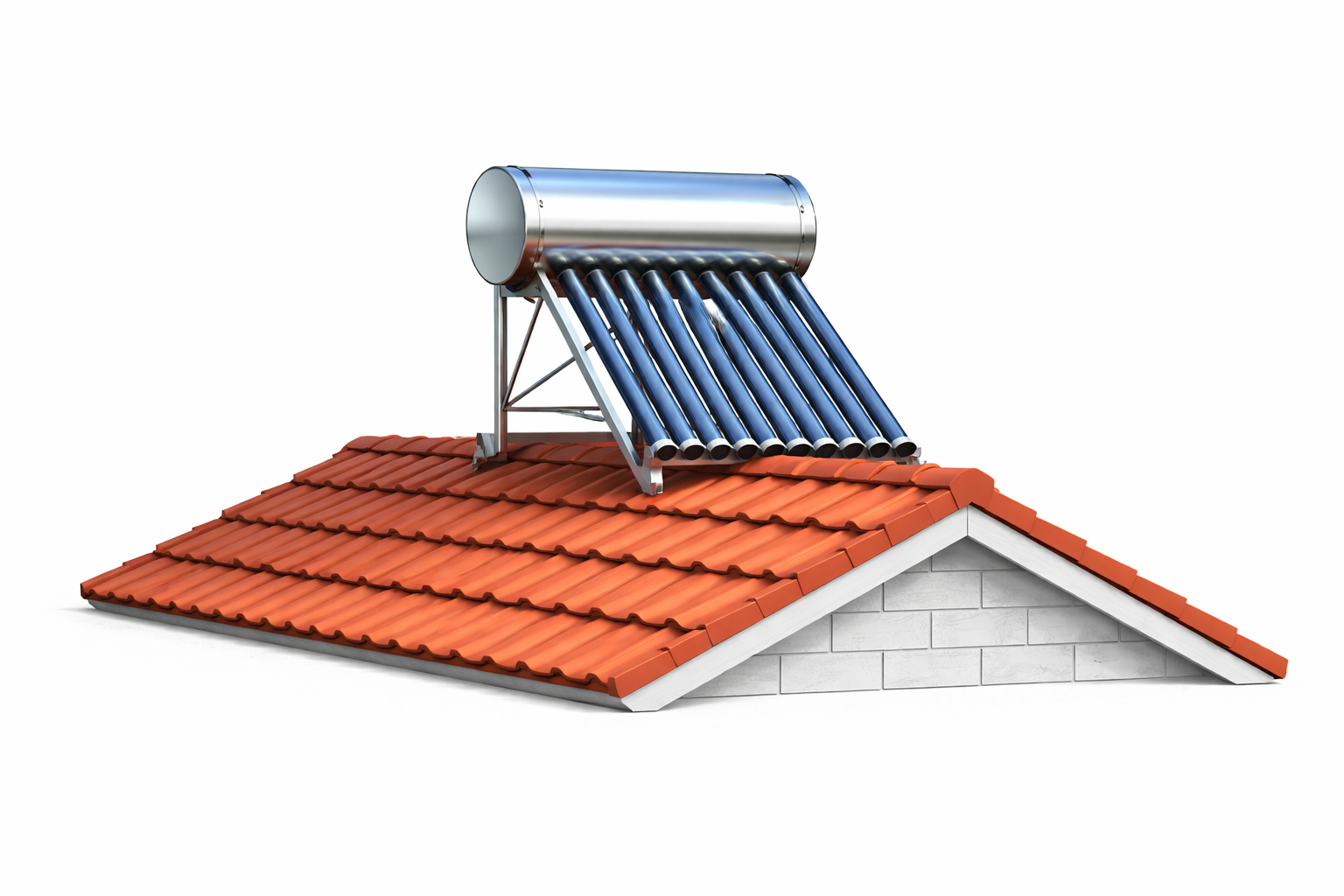

Варианты монтажа солнечного коллектора.

Благодаря разнообразию креплений предлагаемых ПК «АНДИ Групп» возможна установка солнечного коллектора как на плоской так и на наклонной крыше или на горизонтальной, ровной поверхности любого места Вашего дачного участка.

Место установки солнечного коллектора: ровная поверхность; крыша дома и других строений (плоская или скатная); балконы, архитектурные выступы здания.

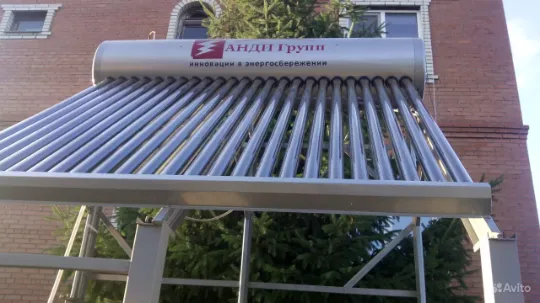

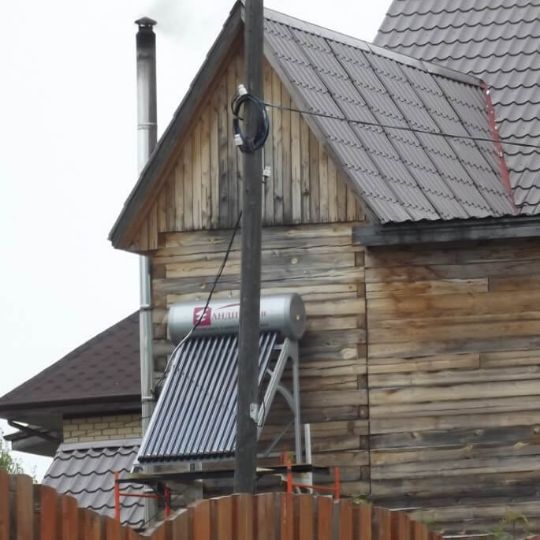

ПОРТФОЛИО

Солнечные коллекторы  «АНДИ Групп» успешно эксплуатируются в  России, Белоруссии, Испании

CPII-20-175
Саратовская обл.
ГВС дома
CP-II-20-175

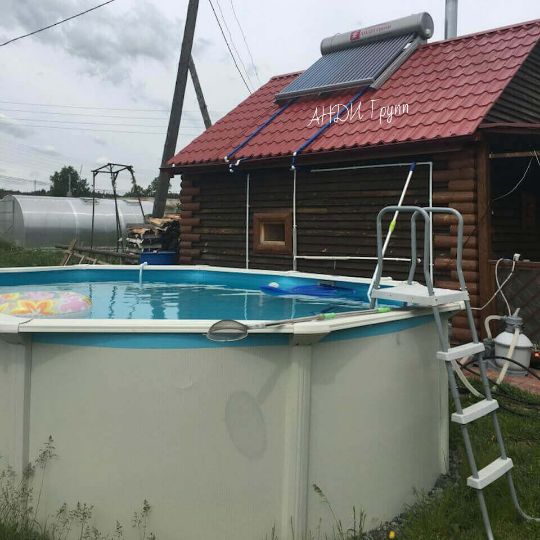

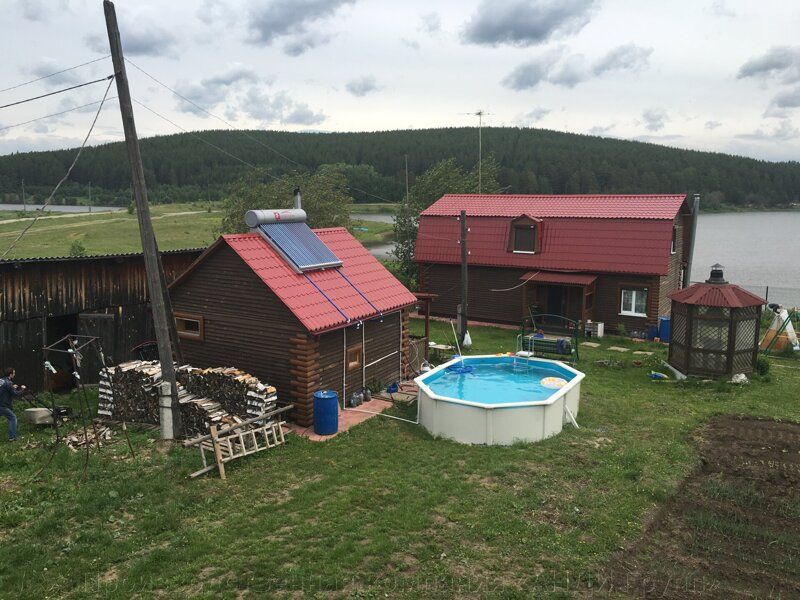

ГВС бани и бассейна

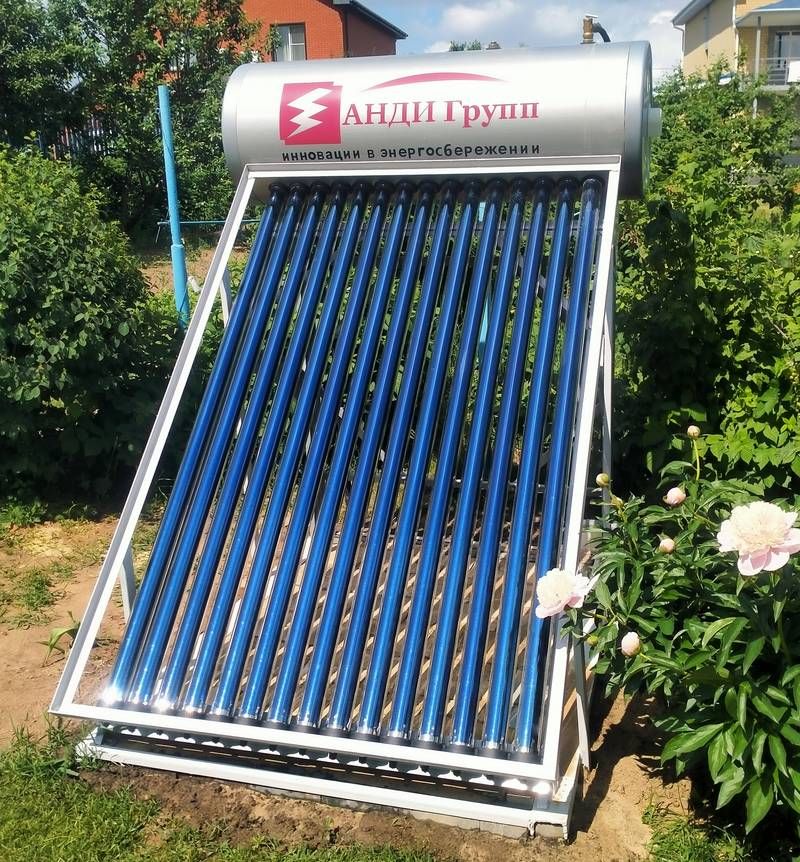

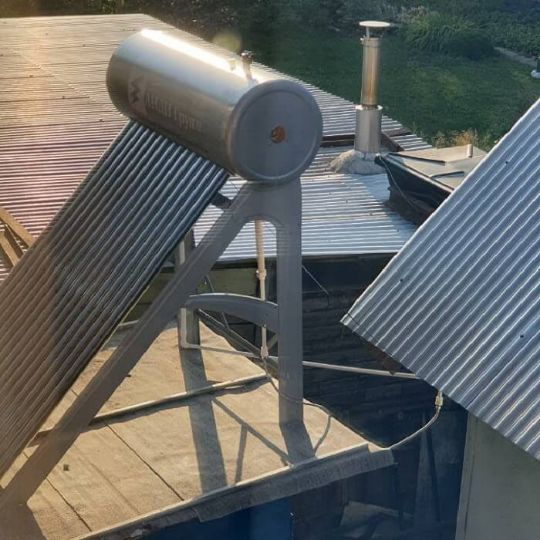

Солнечный коллектор CP-II-15-135
CP-II-15-135
Старая Купавна, СНТ «Дружба».
ГВС кухни и душа
СР-II-20-175
Сыктывкар
ГВС дома

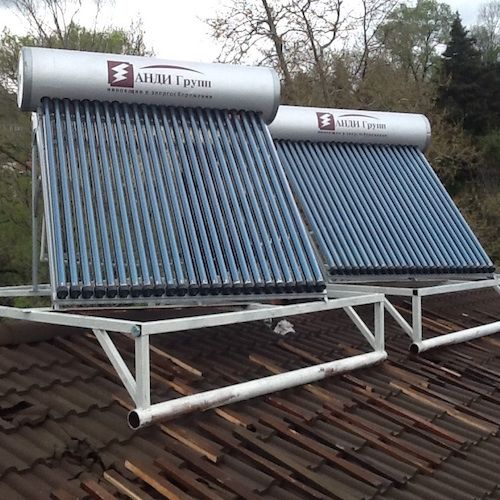

солнечные коллекторы для ГВС

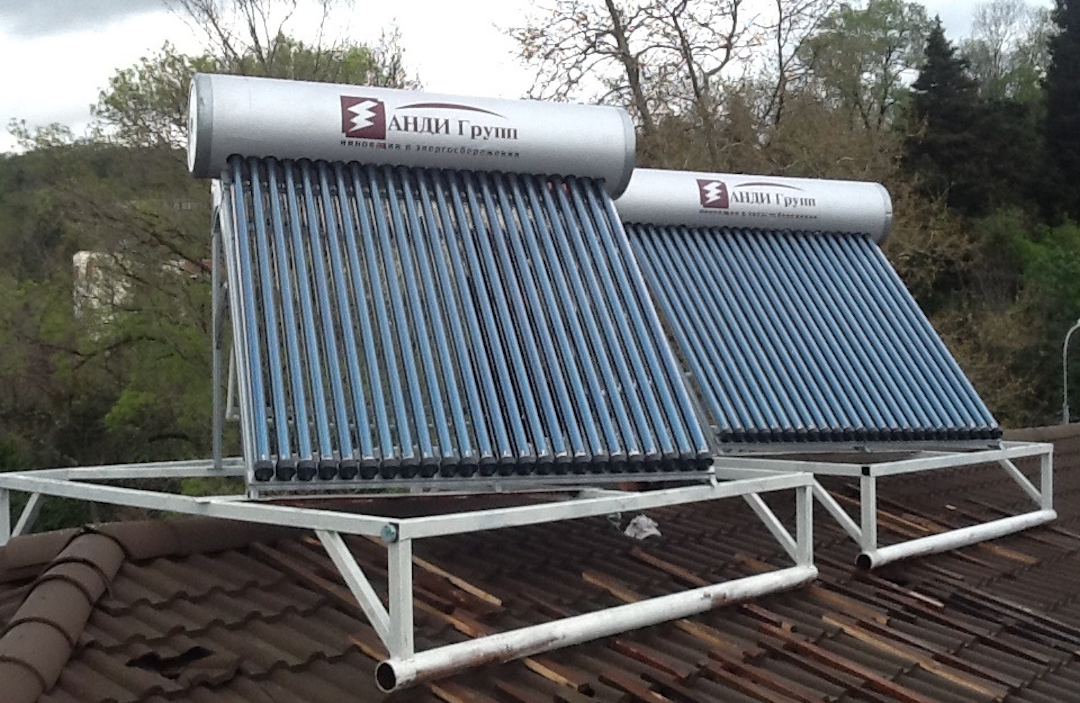

Краснодарский край, Туапсинский р-н, ст. Лазаревское
ГВС гостиницы «Платан»
Самара
ГВС дома
Заказать расчёт

ЗАКАЗАТЬ РАСЧЁТ ГЕЛИОСИСТЕМЫ

Если выбор солнечного коллектора вызывает у Вас затруднение, оставьте заявку на расчёт, и квалифицированные специалисты нашей компании помогут подобрать солнечную водонагревательную систему удовлетворяющую Вашим потребностям.

Нажмите на кнопку "Заказать расчёт" и заполните "Опросный лист для расчета системы тепловодоснабжения с помощью солнечных коллекторов". Просим с пониманием отнестись к нашим вопросам и максимально подробно на них ответить. Поскольку это может существенно сэкономить Ваши денежные средства.
