Солнечный коллектор система под давлением

серия ПАНЕЛЬ модель SCH

Вакуумный солнечный коллектор «Панель» с тепловыми трубками технологии Heat Pipe. Круглогодичное применение (до -40°) в сплит-системах солнечного водонагревателя.

назначение

Горячее водоснабжение в домах и на дачах, в гостиницах, санаториях, пансионатах, спортивных комплексах, учреждениях общественного питания, турбазах. Подогрев воды в бассейнах.

Система под давлением.

Бак солнечного коллектора и вся система находится под давлением водопроводной сети, которая подключается непосредственно к водяному баку этого солнечного водонагревателя.

Моноблок

Интегрированная система, в которой солнечные вакуумные трубки, закрепленные на металлической раме, входят прямо в бак-накопитель тепла.  Теплоаккумулирующий бак и трубки коллектора составляют единый гидравлический контур.

Круглогодичное использование.

Возможность круглогодичной эксплуатации в регионах с умеренным климатом.

Используются вакуумные трубки Heat Pipe (такие же как в сплит-системах).  Данная трубка устойчива к перегреву и замораживанию.

Мы гарантируем качество нашей продукции!

важно знать!

Обращаем Ваше внимание, что некоторые компании в обозначениях продукции используют маркировку торговой марки «АНДИ Групп» солнечный коллектор «ПАНЕЛЬ» SCH, при том, что технические параметры коллекторов с аналогичным названием отличаются в худшую сторону (меньше площадь поглощения, теплоизоляция манифольда стекловата, другая толщина и другой материал опорной рамы и т.п.)

маркировка

Маркировка коллектора  «ПАНЕЛЬ»

SCH-ХХ

Например, SCH-20,

где SCH - серия коллектора,

20 - число вакуумных трубок.

ВАЖНО! На манифольде солнечного коллектора стоит логотип компании. Каждая наша трубка имеет гравировку лазером логотипа «АНДИ Групп» и номера телефона нашей компании +7(495)748-11-78 в нижней части трубки в районе индикатора вакуума.

Модели солнечных коллекторов серии «Панель»

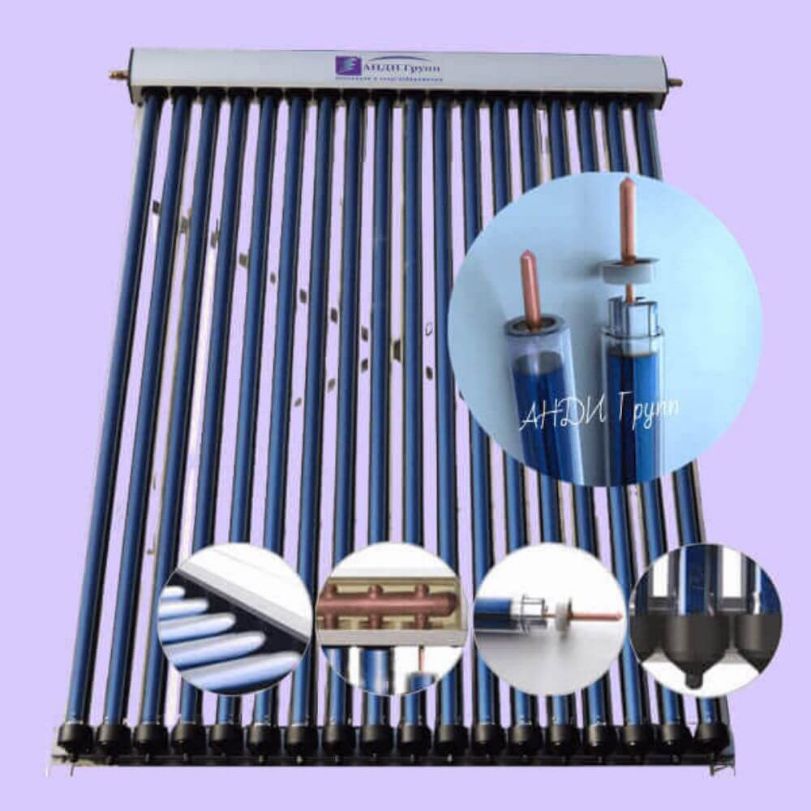

Вакуумный солнечный коллектор с тепловыми трубками Heat Pipe

солнечный коллектор панель

комплектация

Солнечный коллектор «Панель»  в базовой поставке включает:

  1. вакуумные трубки (трехслойное покрытие) с медными тепловыми трубками (диаметр конденсатора 14 мм);
  2. манифольд (утеплитель - термостойкая ткань (поверх трубопровода коллектора) и пенополиуретан);
  3. раму алюминиевую (1,2-1,5 мм);
  4. соединительные элементы, резиновые противопылевые уплотнители, пластмассовые держатели;
  5. руководство по сборке и эксплуатации солнечного коллектора «Панель».

вакуумная трубка

Вакуумная трубка.

Вакуумные трубки  имеют высокую степень поглощения и высокую термостойкость, их солнцеулавливающие элементы изготовлены из специальных материалов, максимально обеспечивающих тепловосприятие, благодаря высокой чувствительности к тепловому спектру солнечных лучей.

Вакуумные трубки имеют трехслойное солнцепоглощающее покрытие, что определяет высокий коэффициент полезного действия даже при незначительных показателях солнечной радиации.

  • Размер вакуумной трубки: 58*1800 мм.
  • Поглощение: больше чем 92%.
  • Потери: меньше чем 8%.

манифольд.

манифольд.

Манифольд – это устройство в виде металлического блока, который выступает в качестве теплосборника.

К нему подсоединены вакуумные трубки, которые передают тепловую энергию через конденсатор, располагающийся в самом верху трубки.

  • Манифольд изготовлен из алюминиевого профиля.
  • Сопряжение манифольда: 1/2 дюйма; 3/4 дюйма.
  • Теплоизоляция: полиуретановая пена.
  • Толщина теплоизоляции: 40 мм.
  • Расстояние между трубками: 75 мм.
  • Испытательное давление: 1 МПа.
  • Операционное давление жидкости: 0.6 MПa.
  • Макс низкая рабочая температура: -40°С.

рама колектора

Опорная рама-каркас.

Манифольд и тепловые трубки закреплены на общей металлической раме.

Алюминиевая рама коллектора позволяет уменьшить нагрузку на несущие конструкции кровли.

Она обеспечивает правильный угол наклона, а также необходимую жесткость конструкции.

Наибольшее количество энергии воспринимается рамой с вакуумными трубками при расположении её под прямым углом к направлению инсоляции.

Для европейской части России рекомендуется угол наклона 40 - 65°.

Особенности солнечного коллектора «АНДИ Групп»

 Уникальная технология производства позволяет гарантировать высокие характеристики.

Вакуумные трубки

Специальное трехслойное селективное покрытие трубок для повышения эффективности сбора тепла и минимизации тепловых потерь. Слой специальной меди концентрирует инфракрасную энергию внутри трубки.

Первый слой: Специальный медный состав для концентрации инфракрасного излучения.

Второй слой: Ионизированная нержавеющая сталь, ориентированная таким образом, чтобы поглощать до 98% поступающего солнечного излучения.

Третий слой: Нитрид алюминия - прозрачный слой с очень низким индексом отражения для прохода сопутствующего солнечного излучения.

Стеклянная стенка трубки толщиной 1,8 мм, изготовленная из боросиликатного стекла для дополнительной прочности, может выдержать град диаметром до 35 мм.

Манифольд

Профиль алюминиевого манифольда специально разработан для снижения ветровых нагрузок и вибраций.

Теплоизоляция: полиуретановая пена.

Рама

Алюминиевая рама коллектора позволяет уменьшить нагрузку на несущие конструкции кровли. Универсальная конструкция рамы рассчитана на установку коллектора на любой тип кровли: от горизонтальной до вертикальной поверхностей.

Высокая ЭФФЕКТИВНОСТЬ ВАКУУМНЫХ трубок

«АНДИ Групп»

Независимое экспертное сравнение Айдара Усманова эффективности работы вакуумных трубок Heat Pipe солнечного коллектора Производственной компании «АНДИ Групп» серии Панель с вакуумными трубками  другого производителя.

принцип работы солнечного колектора

принцип работы

Селективное покрытие на внутренней поверхности вакуумных трубок преобразует солнечную энергию в тепловую и передает её тепловой трубке с помощью алюминиевого радиатора.

Рабочая жидкость в медной тепловой трубке преобразуется в пар и поднимается в конденсатор. Далее, отдав тепло в теплообменнике, пар превращается в жидкость и возвращается в основание тепловой трубки.

Это тепло передается теплоносителю, который переносит его в теплообменник. Наличие солнечного излучения и циркуляции рабочего тела обеспечивает постоянную передачу тепла от коллектора к накопительному баку.

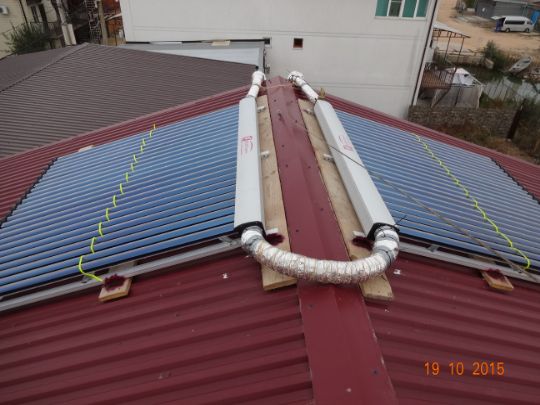

Монтаж солнечного коллектора.

Эффективная работа солнечного коллектора «Панель» и длительный срок службы зависят от правильной установки. Но волноваться не стоит, монтаж  солнечного коллектора прост для каждого, кто внимательно ознакомится с инструкцией по установке коллектора.

Рекомендации: Монтаж компактного солнечного нагревателя производите в прохладную погоду либо в прохладное время суток. Не допускайте нагрева вакуумных трубок на солнце при монтаже.


ПОРТФОЛИО

Солнечные коллекторы  «АНДИ Групп» успешно эксплуатируются в  России, Белоруссии, Испании

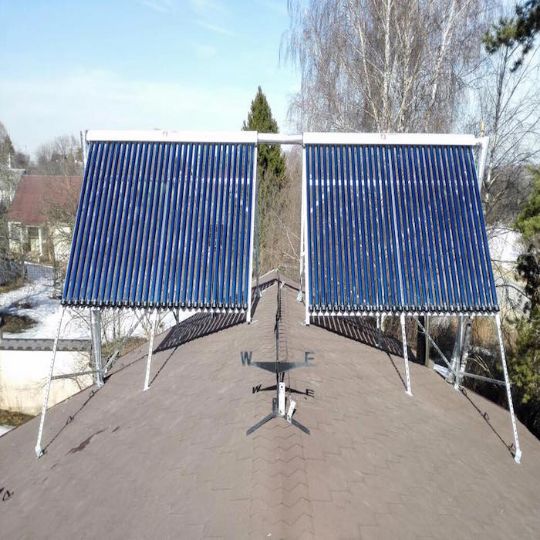

Московская область, Ступинский район

Отопление дома: теплый пол + радиаторы.

SCH-18

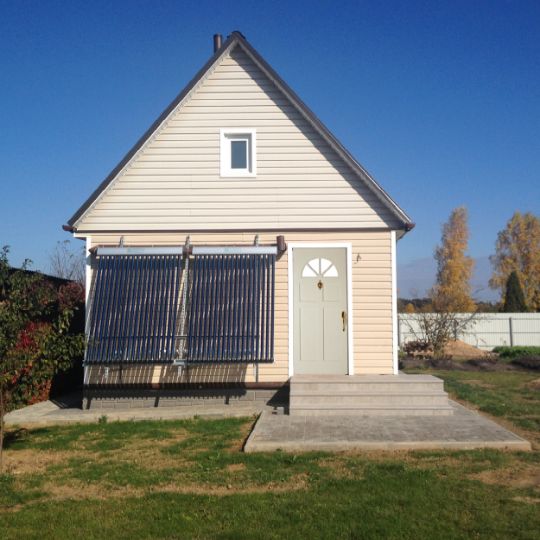

Деревня Полушкино Можайского района.

Подогрев теплого пола

Солнечный коллектор CP-II-15-135
пос.Морозки. Московская обл.

Подогрев воды и поддержка системы отопления в бассейне.

SHC-18
Московская область, Нарофоминский район, деревня Верея.

ГВС, отопление теплицы и бани.

Московская область, Истринский район

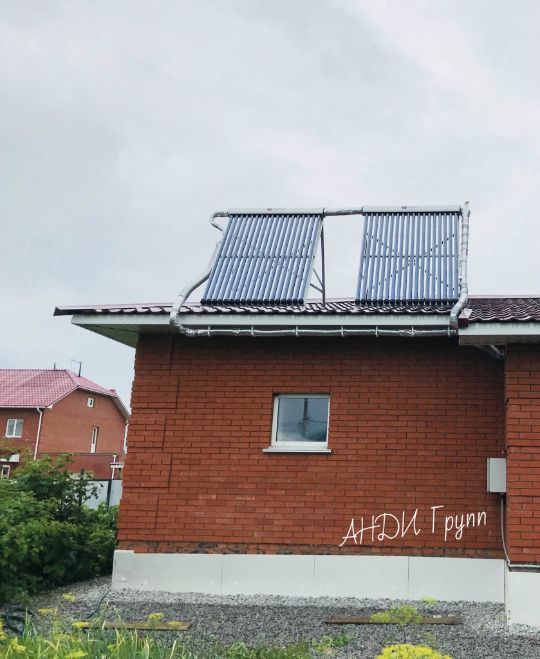

ГВС загородного дома

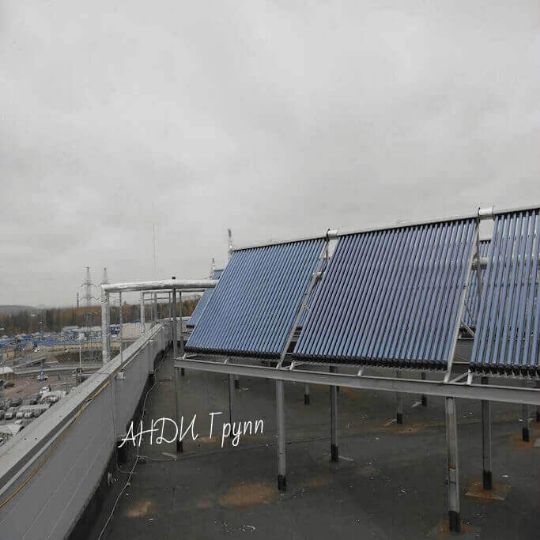

Торговый центр «МЕГА Теплый Стан»

ГВС торгового развлекательного центра
