Солнечные сплит-системы для ГВС и отопления

серии: Стандарт, Элит

Солнечная сплит-система под давлением - это полный комплект оборудования для круглогодичной эксплуатации, предназначенный для горячеговодоснабжения и отопления автономных объектов.

назначение

  • для обеспечения горячего водоснабжения;
  • для подогрева воды в бассейнах;
  • в устройствах теплого пола;
  • для поддержки системы отопления.

Преимущества.

Можно использовать как самостоятельно, так и как дополнительную систему для нагрева в системах с комбинированным нагревом теплоносителей, позволяет существенно снизить расходы на традиционные источники тепла .

сплит-система

Коллектор и бак-накопитель расположены раздельно и соединены трубопроводом. Коллектор обычно монтируется на крыше, а бак накопитель внутри здания. Именно поэтому такие системы называют сплит-системами (от англ. Split — делить или раздельный).

Круглогодичное использование.

  • Круглогодичное использование (при температурах воздуха до -40°C).
  • Возможность использования на территориях имеющих среднее солнечное излучение (умеренный климат)

Мы гарантируем качество нашей продукции!

важно знать!

Обращаем Ваше вниманиечто некоторые компании в обозначениях продукции используют маркировку торговой марки «АНДИ Групп», при том, что технические параметры коллекторов с аналогичным названием отличаются в худшую сторону (меньше площадь поглощения, теплоизоляция манифольда стекловата, другая толщина и другой материал опорной рамы и т.п.).

маркировка

Маркировка солнечной сплит-системы  «АНДИ Групп»

SH-ххх-хх-х Например, SH-100-12-1, где

  • SH - серия гелиосистемы,
  • 100 - объём бойлера в литрах,
  • 12 - число вакуумных трубок солнечного коллектора,
  • 1- количество теплообменников в бойлере

ВАЖНО! На баке солнечного коллектора стоит логотип компании. Каждая наша трубка имеет гравировку лазером логотипа «АНДИ Групп» и номера телефона нашей компании +7(495)748-11-78 в нижней части трубки в районе индикатора вакуума.

Модели солнечных сплит-систем серия «Элит»

В состав сплит-систем класса «Элит» входят бойлеры первоклассного европейского качества, отвечающее мировым требованиям, изготовленные в Италии на прогрессивном производстве с использованием современных инновационных технологий.

Модели солнечных сплит-систем серии «Стандарт»

В состав системы входят качественные бойлеры  торговой марки «АНДИ Групп» серии Standart, пользующиеся заслуженным спросом среди наших покупателей. Производятся в Китае на специально отобранных фабриках и под контролем технических специалистов нашей компании, осуществляющих периодический инспекционный контроль.

солнечный коллектор Универсал

комплектация

В стандартной комплектации сплит-система включает в себя:

  1. Бойлер косвенного нагрева. Накопительный двухконтурный стальной бак с одним или двумя теплообменниками (в зависимости от модели) Объём баков 100л, 150л, 200л, 300л, 400л, 500л.
  2. Один, два или три коллектора (в зависимости от модели) Общее количество вакуумных трубок в системе 12шт, 18шт, 24шт, 36шт, 48шт, 60 шт (в зависимости от модели).
  3. Рабочую станцию.  Рабочая станция включает в себя: контроллер SR868C8Q; циркуляционный насос; расходомер; группу безопасности с манометром, предохранительным клапаном и арматурой для присоединения расширительного бака, заправки и промывки замкнутого теплового контура солнечного коллектора (коллекторов) и накопительного бака; крепление на стену, теплоизоляционную оболочку, расширительный бачок.

Вам также понадобятся:

  1. Теплоноситель для солнечных коллекторов (объём его зависит от количества коллекторов, протяжённости магистрали от бака до солнечных коллекторов, длины теплообменников в бойлере).
  2. Труба, соединяющая коллектора с баком.
  3. Утеплитель на эти трубки (для прокладки по улице, для прокладки по помещению).

Все дополнительные комплектующие имеются на складе.

рама колектора

бойлер косвенного нагрева

Бойлеры  предназначены для производства горячей воды посредством косвенного нагрева (теплообменников) для ГВС и системы отопления от источников тепла, работающих на основе газа, дизельного топлива, дров, брикетов и пр., от солнечных коллекторов.

При одновременной потребности в горячей воде и отоплении, солнечная энергия распределяется между нагревом главного котла и горячим водоснабжением. При достижении заданной температуры, автоматика переключает подачу тепла на отопительный контур. Такая последовательность работы системы может быть изменена на прямо противоположную, в зависимости от климатической зоны или времени года.

Бойлеры «Элит» могут аккумулировать тепло, полученное от одного до пяти источников одновременно, в зависимости от типа бойлера имеется возможность получать необходимый температурный режим в разных зонах бака, иметь резервный объем горячей воды в выделенной ёмкости, регулировать время получения горячей воды и решать многие другие задачи отопления и горячего водоснабжения.


рабочая станция

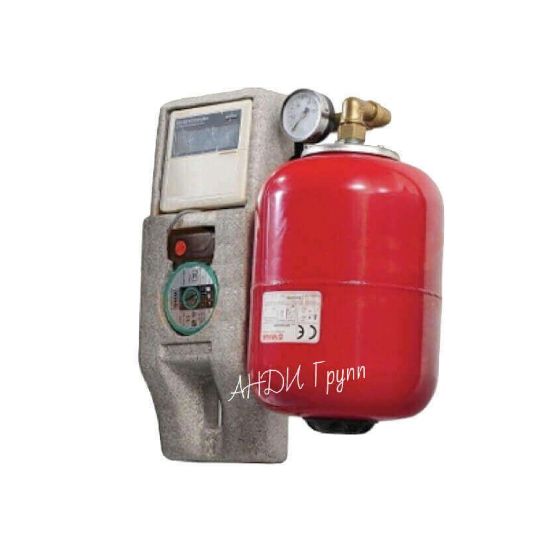

Рабочая станция

Блок управления предназначен для контроля температуры в солнечном коллекторе и резервуаре-теплообменнике, а также для выбора, в зависимости от величины этих температур, оптимального режима работы системы в течение суток. При этом контроллер регулирует поток теплоносителя через теплообменник, определяет направление подачи тепла (на ГВС или на отопление). В ночное время автоматика системы обеспечивает минимально необходимое привлечение дополнительной энергии для поддержания заданной температуры внутри помещения.

Включение и выключение насоса производит контроллер на основании показаний датчиков температуры. Датчики температуры находятся на выходе коллектора, в баке-накопителе и «обратке» системы отопления. Кроме того, расширительный бак предохраняет систему от избыточного давления, возникающего при чрезмерном разогреве теплоносителя.

принцип работы солнечного коллектора

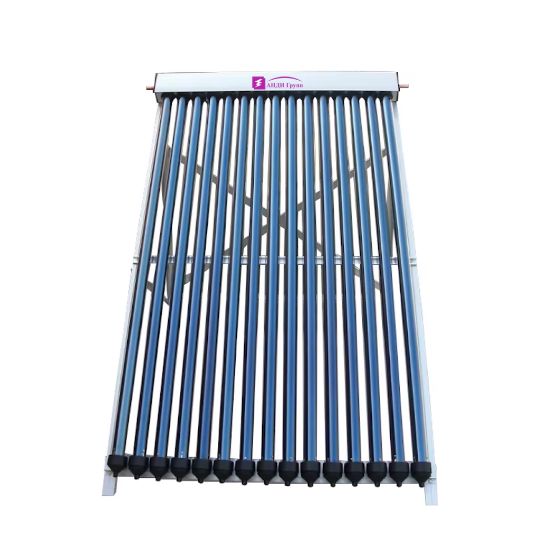

Солнечный коллектор

Через верхнюю часть коллектора и змеевик протекает, незамерзающая жидкость. Эта жидкость забирает тепло из медных наконечников, а при перекачке отдает через змеевик (теплообменник) бака-аккумулятора и таким образом нагревает воду в баке.

Цикл передачи тепла из коллектора к баку-аккумулятору длится до тех пор, пока длится световой день и температура на выходе коллектора выше температуры воды в баке.

Приемник солнечного коллектора выполнен из меди с полиуретановой изоляцией, закрыт листом анодированного алюминия.

Передача тепла происходит через медную «гильзу» приемника. Благодаря этому «солнечный» контур отделен от трубок, поэтому при повреждении одной трубки коллектор продолжает работать.

Процедура замены трубок очень проста и нет необходимости сливать незамерзающую смесь из контура теплообменника.

Принцип работы

Коллектор поглощает солнечную энергию и передает её в бак резервуара посредством принудительной циркуляции теплоносителя в солнечном контуре. Этот процесс управляется контроллером, когда температура в коллекторе достигает установленного значения, контроллер автоматически запускает циркуляционный насос. Бак с двумя теплообменниками предназначен для поддержания отопления в помещении. Использование в системе контроллеров позволяет автоматически поддерживать самые оптимальные параметры циркуляции. Бак-аккумулятор устанавливается внутри помещений, и это дает возможность использовать систему для отопления. При недостатке солнечной энергии или большом расходе горячей воды система автоматически включит электрический дублер.

ПОРТФОЛИО

Солнечные коллекторы  «АНДИ Групп» успешно эксплуатируются в  России, Белоруссии, Испании

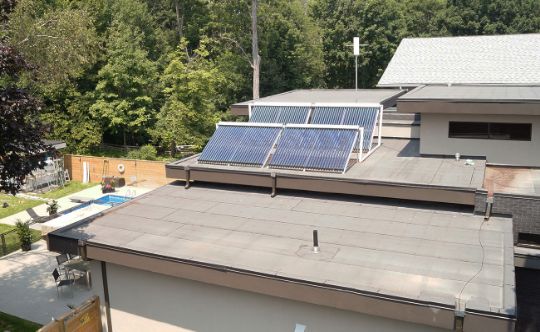

солнечный коллектор для отопления

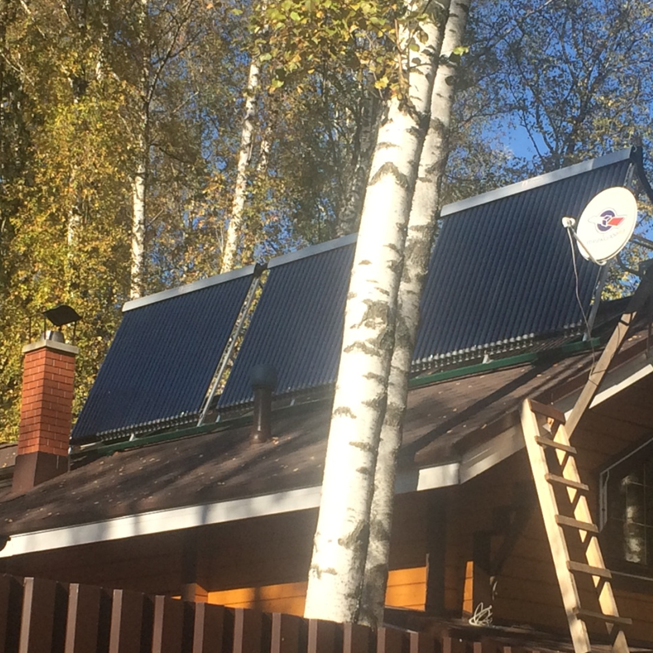

SH-300-36
Московская область, Ступинский район

ГВС и отопление (теплый пол+радиаторы)

SH-300-36
Московская область, Нарофоминский район, деревня Верея.

ГВС дома, теплицы и бани

Солнечный коллектор CP-II-15-135
CP-II-15-135

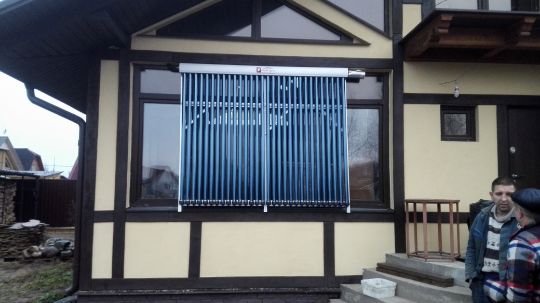

ГВС загородного дома

SH-200-24
солнечная сплит-система
SH-300-36
Прикубанский округ, г. Краснодар, станица Елизаветинская.

ГВС и отопление дома в Краснодаре

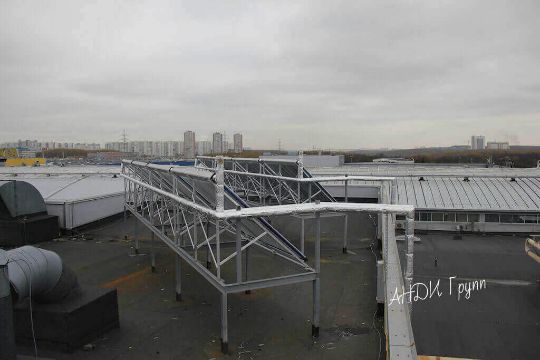

SH-240-1000-2 ОМICRON Элит

ГВС торгового развлекательного центра

«МЕГА Теплый Стан» г.Москва

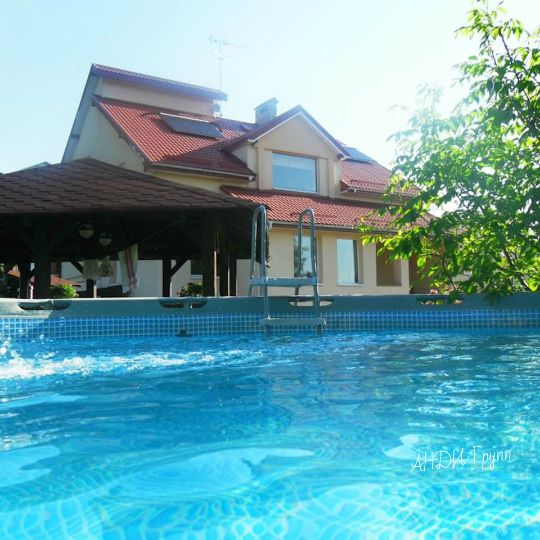

Нагрев воды и отопление бассейна

пос.Морозки. Московская обл.
Заказать расчёт

ЗАКАЗАТЬ РАСЧЁТ ГЕЛИОСИСТЕМЫ

Если выбор солнечного коллектора вызывает у Вас затруднение, оставьте заявку на расчёт, и квалифицированные специалисты нашей компании помогут подобрать солнечную водонагревательную систему удовлетворяющую Вашим потребностям.

Нажмите на кнопку "Заказать расчёт" и заполните "Опросный лист для расчета системы тепловодоснабжения с помощью солнечных коллекторов". Просим с пониманием отнестись к нашим вопросам и максимально подробно на них ответить.  Поскольку это может существенно сэкономить Ваши денежные средства.
