сезонный солнечный коллектор
Дача-Эконом, Дача-Люкс

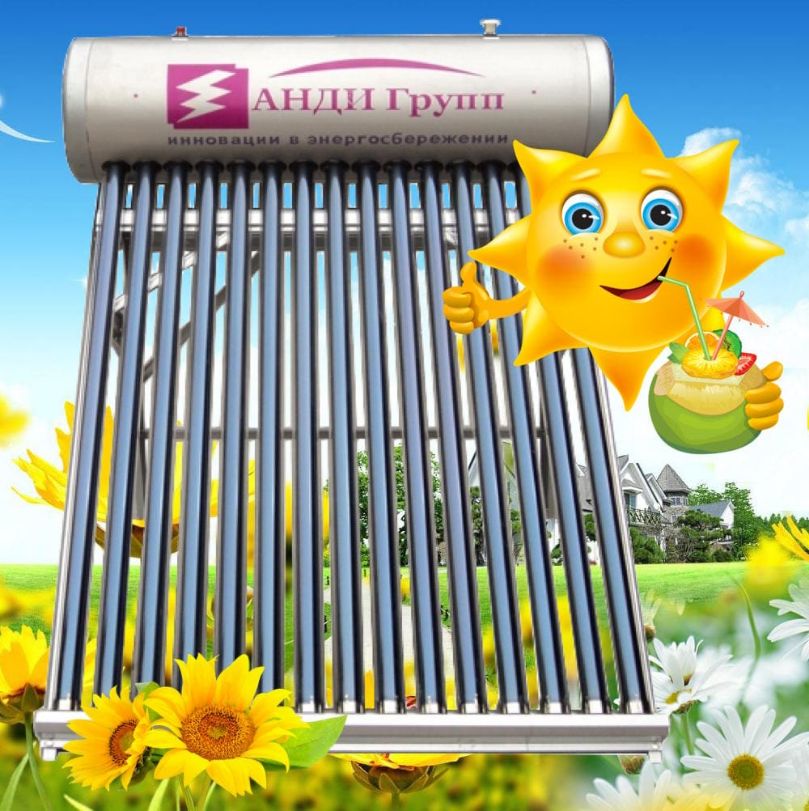

Вакуумный солнечный коллектор серия «Дача» система без давления сезонной эксплуатации
Назначение
Идеальный вариант для сезонного использования горячего водоснабжения для дачи, бани, загородного дома, кемпинга, дома отдыха, гостиницы. Высокая эффективность и быстрая окупаемость за 1-2 сезона эксплуатации.
Сезонное использование
Особенностью данного коллектора является то, что он эксплуатируется только в теплое время года (при температуре окружающей среды до - 5°, на зимний период воду из системы (из бака и непосредственно из трубок) необходимо сливать.
СИСТЕМА БЕЗ ДАВЛЕНИЯ
Самая простая из гелиосистем не нуждается в насосе для продвижения потока горячей воды, так как расположен выше точки или точек разбора воды и вода стекает самотеком.
МОНОБЛОК
Система является накопительной и термосифонной. Теплоаккумулирующий бак и трубки коллектора составляют единый гидравлический контур.
СКАЧАТЬ:Инструкция контроллер M-7
Солнечный коллектор «Дача-Эконом» XF-II
Сезонное горячее водоснабжение без давления — разумный выбор по бюджету
«Дача-Эконом» XF-II — безнапорный солнечный коллектор для дачи, летнего дома или бани. Система предназначена для сезонного использования и нагревает воду за счёт солнечной энергии без подключения к водопроводу под давлением и без сложной автоматики.
Внешний слой накопительного бака выполнен из окрашенной гальванизированной стали, рама — из окрашенной стали. Такой набор материалов обеспечивает надёжную базовую защиту и оптимальную стоимость решения. Принцип работы и основные технические характеристики аналогичны модели «Дача-Люкс».
Внешний слой накопительного бака выполнен из окрашенной гальванизированной стали, рама — из окрашенной стали. Такой набор материалов обеспечивает надёжную базовую защиту и оптимальную стоимость решения. Принцип работы и основные технические характеристики аналогичны модели «Дача-Люкс».
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-10-80
Цена 23890руб.
(без контроллера)
Бак для воды 80 л;Вакуумные трубки 10 шт.;
Площадь поглощения 1,32м2;
Габариты ДхШхГхВ
2350 × 950 × 1600 × 1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-10-80
Цена 26550 руб.
(с контроллером)
Бак для воды 80 л;
Вакуумные трубки 10 шт.;
Площадь поглощения 1,32м2;
Габариты ДхШхГхВ
2350 × 950 × 1600 × 1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-12-100
Цена 28730 руб.
(без контроллера)
Бак для воды 100 л;
Вакуумные трубки -12 шт.;
Площадь поглощения 1,58 м2;
Габариты ДхШхГхВ
2350× 1100 × 1600 × 1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-12-100
Цена 31390 руб.
(с контроллером)
Бак для воды 100 л;
Вакуумные трубки -12 шт.;
Площадь поглощения 1,58 м2;
Габариты ДхШхГхВ
2350× 1100 × 1600 × 1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-15-125
Цена 38520 руб.
(с контроллером)
Бак для воды 125 л;
Вакуумные трубки 15 шт.;
Площадь поглощения 1,98 м2;
Габариты ДхШхГхВ
2350× 1350 × 1600 ×1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-18-150
Цена 43680руб.
(с контроллером)
Бак для воды 150 л;
Вакуумные трубки 18 шт.;
Площадь поглощения 2,38 м2;
Габариты ДхШхГхВ
2350× 1600 × 1600 ×1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-20-170
Цена 45190 руб.
(с контроллером)
Бак для воды 170 л;
Вакуумные трубки 20 шт.;
Площадь поглощения 2,64 м2;
Габариты ДхШхГхВ
2350× 1800 ×1600 × 1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Эконом XF-II-24-200
Цена 51800руб.
(с контроллером)
Бак для воды 200 л;
Вакуумные трубки 24 шт.;
Площадь поглощения 3,17 м2;
Габариты ДхШхГхВ
2350× 2050 × 1600 ×1550 мм.
Солнечный коллектор «Дача-ЛЮКС» XF-II
Повышенная коррозионная стойкость конструктивных элементов
«Дача-Люкс» XF-II — безнапорный солнечный коллектор для сезонного горячего водоснабжения с усиленным акцентом на материалы конструкции. Система работает по тому же принципу, что и «Дача-Эконом», и подходит для дач, бань и летних домов.
Внешний слой накопительного бака выполнен из нержавеющей стали, а рама — из алюминия, что повышает коррозионную стойкость основных элементов и снижает требования к уходу при эксплуатации на открытом воздухе. Все остальные технические характеристики и рабочие параметры идентичны модели «Дача-Эконом».
Внешний слой накопительного бака выполнен из нержавеющей стали, а рама — из алюминия, что повышает коррозионную стойкость основных элементов и снижает требования к уходу при эксплуатации на открытом воздухе. Все остальные технические характеристики и рабочие параметры идентичны модели «Дача-Эконом».
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Люкс_XFS-II-15-125
Цена 42460руб.
(с контроллером)
Бак для воды 125 л;
Вакуумные трубки -15 шт.
Площадь поглощения 1,98 м2;
Габариты ДхШхГхВ
2350× 1350 × 1600 ×1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Люкс_XFS-II-18-150
Цена 46400 руб.
(с контроллером)
Бак для воды 150 л;
Вакуумные трубки 18 шт.;
Площадь поглощения 2,38 м2;
Габариты ДхШхГхВ
2350× 1600 × 1600 ×1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Люкс_XFS-II-20-170
Цена 49130 руб.
(с контроллером)
Бак для воды 170 л;
Вакуумные трубки 20 шт.;
Площадь поглощения 2,64 м2;
Габариты ДхШхГхВ
2350× 1800 ×1600 × 1550 мм.
- solar@andi-grupp.ru
- 8 (800)200-44-80
Дача-Люкс_XFS-II-24-200
Цена 54240 руб.
(с контроллером)
Бак для воды 200 л;
Вакуумные трубки 24 шт.;
Площадь поглощения 3,17 м2;
Габариты ДхШхГхВ
2350× 2050 × 1600 ×1550 мм.
Обращаем ваше внимание, что некоторые компании в обозначениях продукции используют маркировку торговой марки «АНДИ Групп» солнечный коллектор «Дача-Эконом» XF-II и «Дача-Люкс» XFS-II, при том, что технические параметры коллекторов с аналогичным названием отличаются в худшую сторону (меньше площадь поглощения; другая толщина и другой материал накопительного бака, опорной рамы; в комплектацию водонагревателя включен контроллер имеющий ограниченные функциональные возможности и т.п.)
ВАЖНО! На баке солнечного коллектора стоит логотип компании. Каждая наша трубка имеет гравировку лазером логотипа «АНДИ Групп» и номера телефона нашей компании +7(495)748-11-78 в нижней части трубки в районе индикатора вакуума.
Накопительный бак.
Накопительный бак солнечного вакуумного коллектора предназначен для хранения нагретой воды и замедления её остывания. Конструкция бака обеспечивает стабильную температуру воды даже при временном отсутствии солнечного излучения.
Внешний слой бака изготавливается из качественных материалов — низкоуглеродистой или нержавеющей полированной стали с добавлением титана (в зависимости от модели). Это повышает коррозионную стойкость и продлевает срок службы оборудования.
Между внешним и внутренним слоями применяется современный теплоизоляционный материал — пенополиуретан, который эффективно снижает теплопотери и поддерживает высокую температуру воды до 72 часов.
Вакуумная трубка.
Конструкция вакуумной трубки солнечного коллектора схожа с принципом работы стеклянной колбы термоса. Вакуум между слоями стекла минимизирует теплопотери и повышает эффективность нагрева воды.
Трёхслойные вакуумные трубки обладают высокой степенью поглощения солнечной энергии и устойчивы к высоким температурам. Они соединяются с накопительным баком, расположенным выше трубок. При нагреве вода поднимается в бак, а охлаждённая — опускается обратно в трубку, обеспечивая естественную циркуляцию без насосов.
Трубки изготовлены из прочного боросиликатного стекла, устойчивого к граду, механическим воздействиям и температурным перепадам, что важно для эксплуатации в климатических условиях России.
Опорная рама-каркас.
Опорная рама-каркас является важным элементом гелиоустановки и предназначена для надёжного крепления солнечного коллектора. Она обеспечивает правильный угол наклона вакуумных трубок и необходимую жёсткость всей конструкции.
Корректный угол установки позволяет максимально эффективно использовать солнечную энергию в течение дня. Комбинация солнечного модуля и опорной рамы рассчитана на воздействие ветровых нагрузок и неблагоприятных погодных условий.
Рама изготавливается из гальванизированной окрашенной стали, алюминиевого сплава или нержавеющей стали (в зависимости от комплектации). Толщина металла — 1,2–1,5 мм, что обеспечивает надёжность и долговечность при уличной эксплуатации.
Сборка и монтаж солнечного коллектора ДАЧА
Сборка и монтаж солнечных водонагревателей для дачи «АНДИ Групп» НЕ требует специальных навыков и знаний и НЕ занимает много времени.
- solar@andi-grupp.ru
- 8 (800)200-44-80
1. Наденьте противопылевое кольцо на верхний конец вакуумной трубки.
- solar@andi-grupp.ru
- 8 (800)200-44-80
2. Нанесите смазку (например жидкость для промывки) на верхнюю часть трубки .
- solar@andi-grupp.ru
- 8 (800)200-44-80
3. Вставьте вакуумированные трубки в отверстия бака, проворачивая их.
- solar@andi-grupp.ru
- 8 (800)200-44-80
4. Поместите конец трубки в отверстия в нижнем кронштейне.
- solar@andi-grupp.ru
- 8 (800)200-44-80
5. Аккуратно закройте отверстие противопылевым кольцом.
Варианты монтажа солнечного коллектора
Благодаря разнообразию креплений предлагаемых ПК «АНДИ Групп» возможна установка солнечного коллектора как на плоской так и на наклонной крыше или на горизонтальной, ровной поверхности любого места Вашего дачного участка.

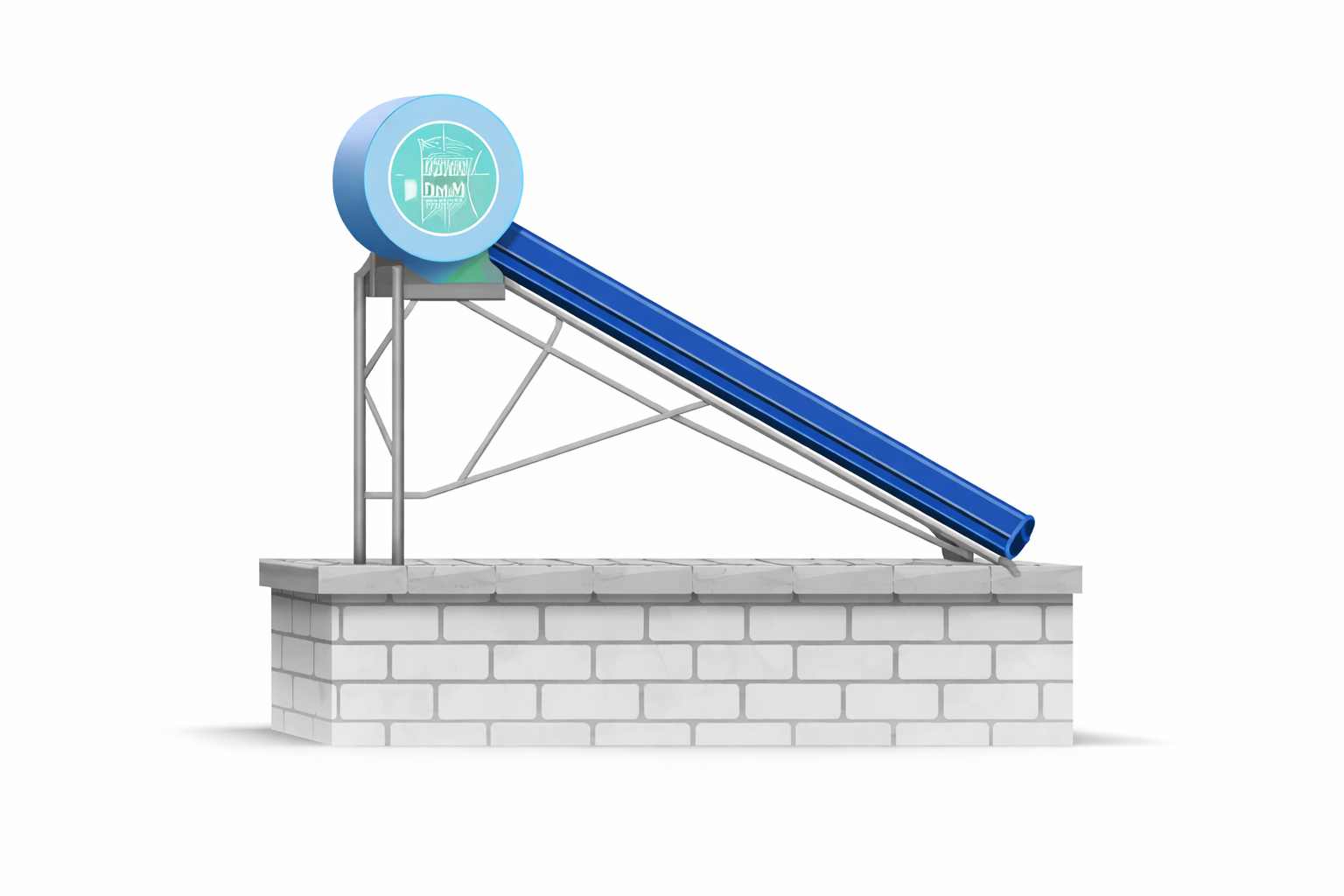

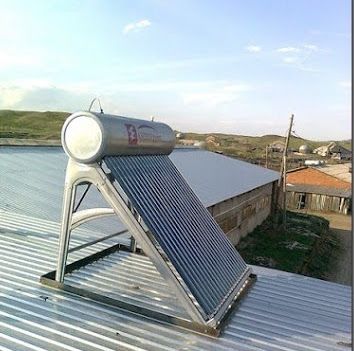

1. Установка на отдельной опорной раме
Коллектор установлен на самостоятельной металлической опорной раме. Такой вариант применяют, когда нужно задать оптимальный угол наклона независимо от кровли — например, на плоской крыше или на отдельной площадке участка (при наличии основания).

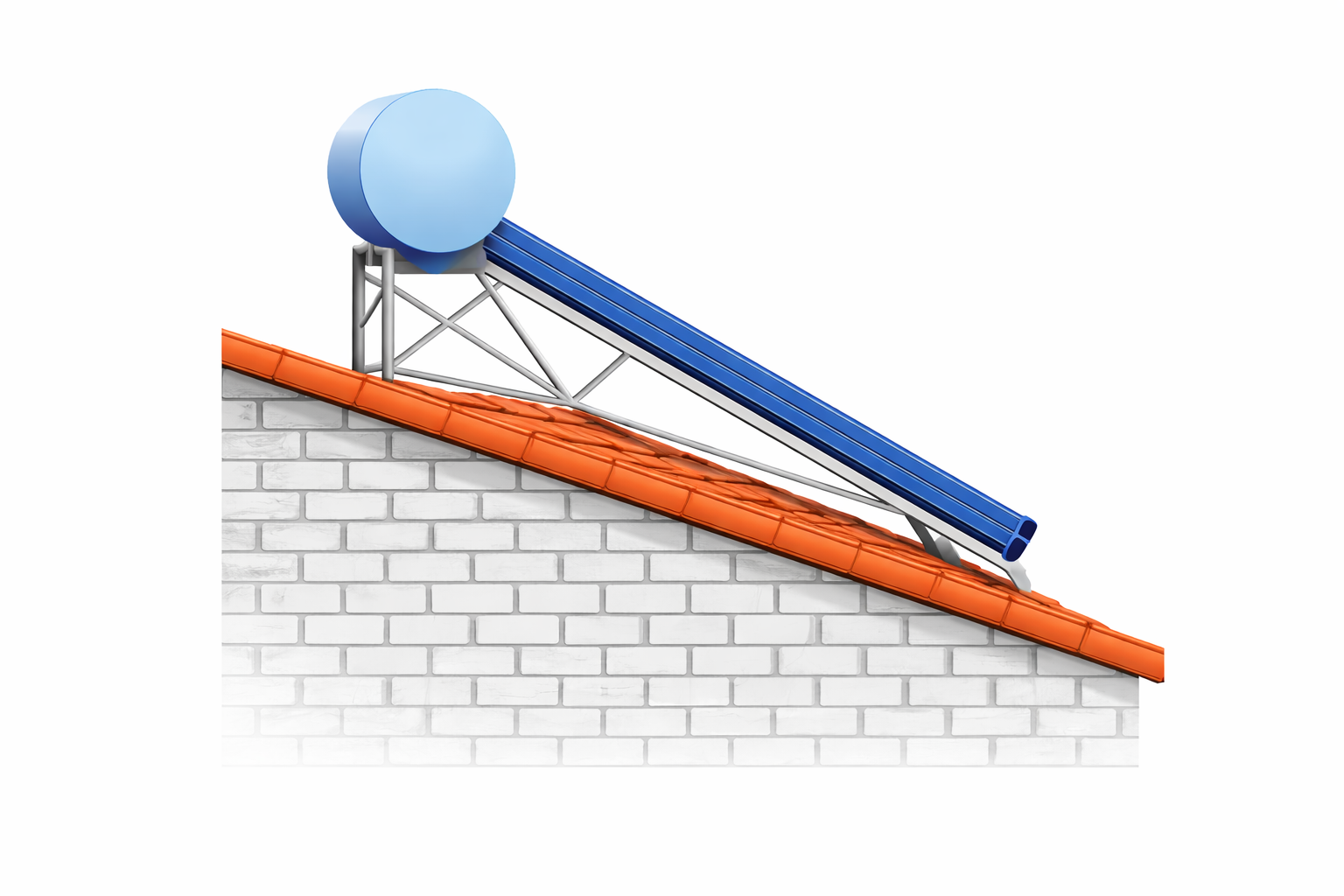

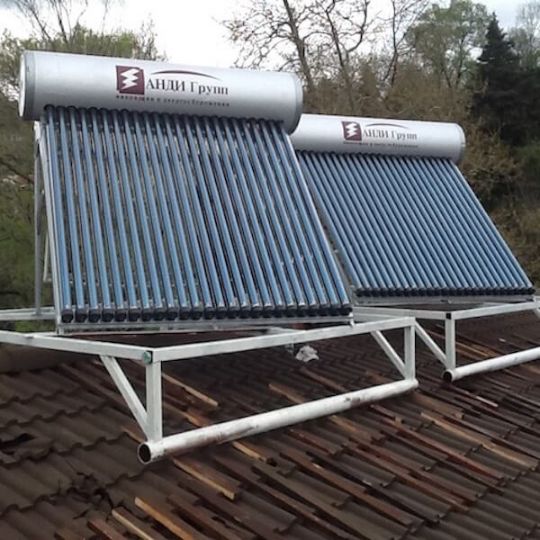

2. Монтаж на скатной крыше со средним уклоном
Солнечный коллектор установлен на скатной крыше со средним углом наклона с использованием опорной рамы. Такой вариант выбирают для стабильной фиксации системы и корректного положения коллектора относительно поверхности кровли.

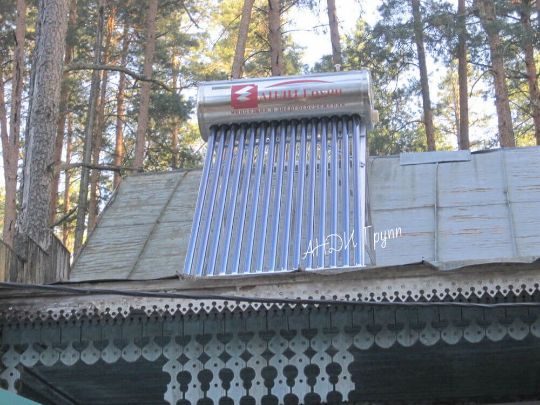

3. Установка на скатной крыше с увеличенным уклоном
Монтаж солнечного коллектора на крыше с выраженным углом наклона. Конструкция крепления позволяет надёжно зафиксировать систему и сохранить рабочий угол коллектора при крутом скате.

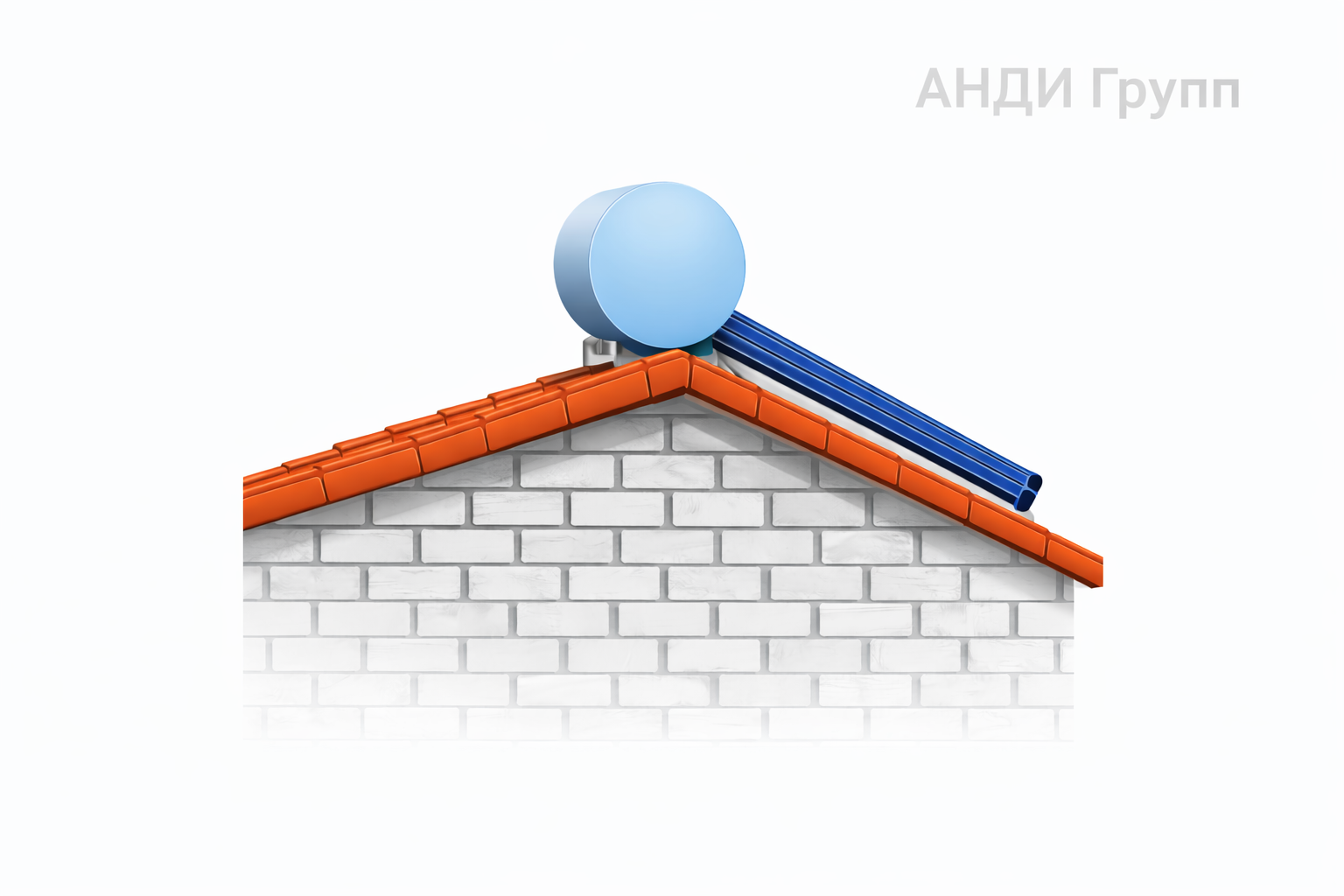

4. Компактная установка в верхней зоне ската
Солнечный коллектор размещён ближе к коньку крыши. Такой вариант используется при ограниченном пространстве на скате и позволяет компактно установить систему без давления.
Реальные объекты и типовые решения

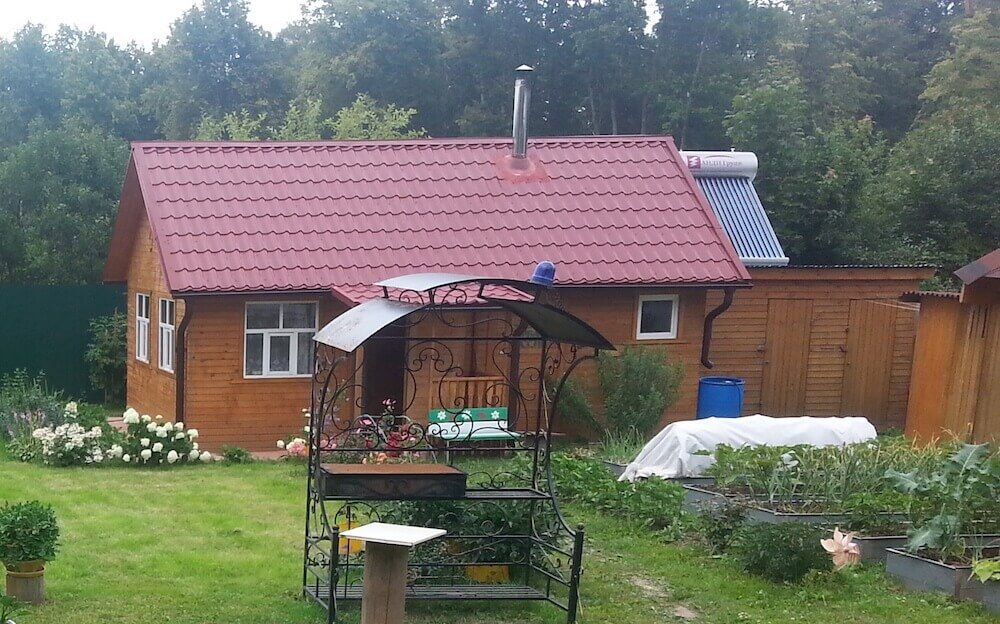

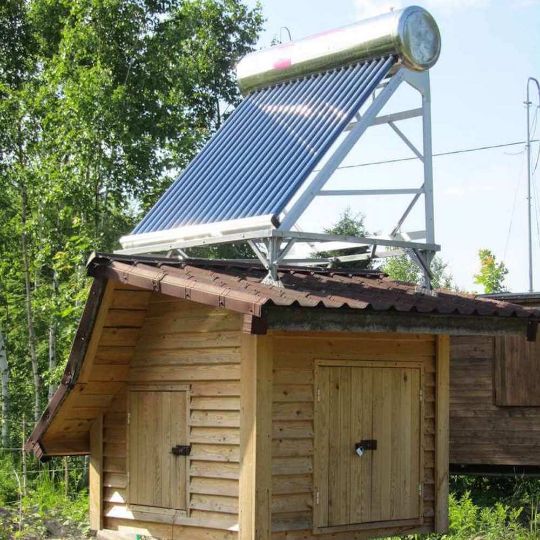

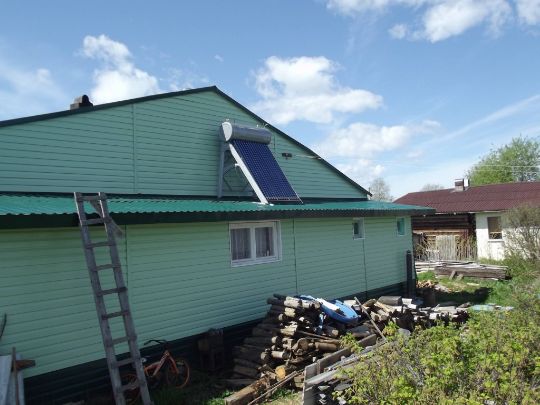

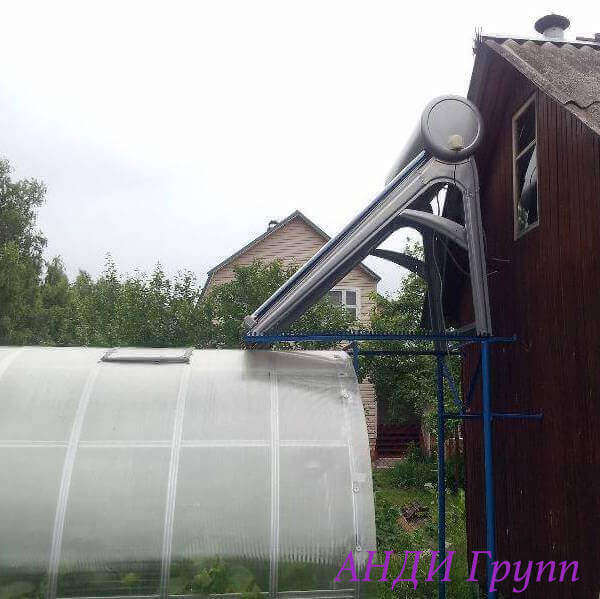

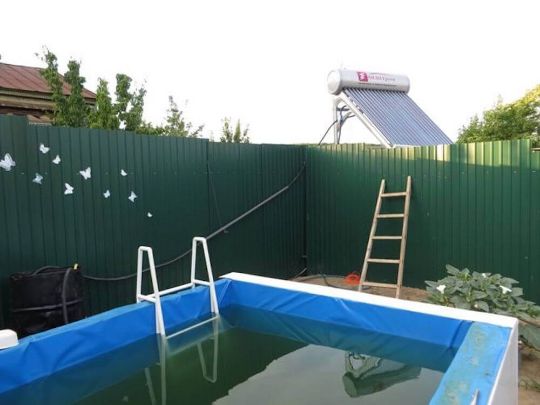

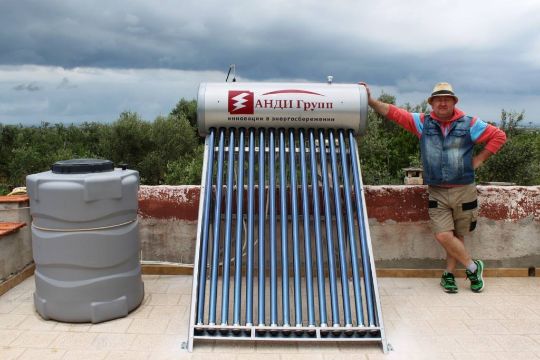

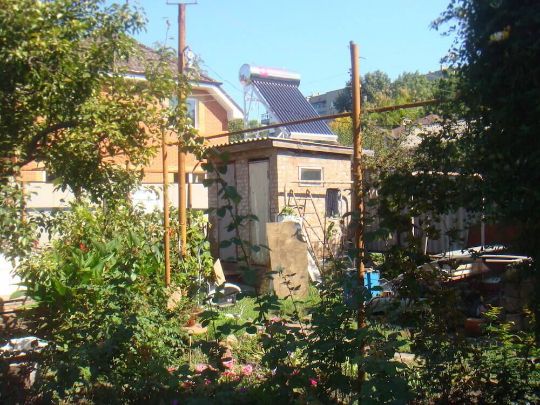

Примеры установки солнечных коллекторов серии «ДАЧА»
Солнечные коллекторы серии «ДАЧА» устанавливаются на дачных участках, в летних домах и банях с сезонным проживанием. Примеры монтажа показывают типовые варианты размещения оборудования и помогают оценить, как система может быть адаптирована под разные условия участка и задачи горячего водоснабжения.
Ответы на частые вопросы о солнечном коллекторе «ДАЧА»
Работает ли солнечный коллектор в пасмурную погоду?
Да, вакуумные трубки улавливают рассеянное солнечное излучение, поэтому нагрев воды возможен даже при облачности. Однако максимальная эффективность достигается в солнечные дни.
Можно ли использовать солнечный коллектор весной и осенью?
Система рассчитана на сезонную эксплуатацию. В тёплые весенние и осенние дни коллектор эффективно нагревает воду, но перед наступлением устойчивых заморозков воду необходимо слить.
Подходит ли солнечный коллектор для нагрева воды в бане?
Да. Солнечный коллектор без давления часто используется для бань, летних душевых и хозяйственных построек, где требуется горячая вода без сложной инженерии.
Нужно ли сливать воду на зиму?
Да. Поскольку система без давления не предназначена для эксплуатации при отрицательных температурах, перед зимой воду из бака и трубок необходимо полностью слить.
Сколько воды нагревает солнечный коллектор за день?
Объём нагреваемой воды зависит от модели, количества вакуумных трубок и солнечной активности. В среднем система обеспечивает дневную потребность семьи в горячей воде в летний период.
Безопасна ли система при перегреве воды?
Да. Система не находится под давлением, что снижает риски. Дополнительно конструкцией предусмотрен воздушный клапан для компенсации избыточного давления.
Можно ли установить солнечный коллектор самостоятельно?
Да. Монтаж солнечного коллектора «Дача» не требует специального оборудования и может быть выполнен самостоятельно при соблюдении инструкции по установке.
Окупается ли солнечный коллектор для дачи?
Да. За счёт отсутствия затрат на электроэнергию и простоты конструкции солнечный коллектор позволяет существенно снизить расходы на горячее водоснабжение в дачный сезон. По опыту, если активно использовать горячую воду, то этот водонагреватель окупается за один дачный сезон (с марта по ноябрь), максимум за 1,5 - 2 сезона.
